bit du panneau de commande 32 de l'excitation 150MHz pour le système hydraulique micro d'excitation de générateur de centrale

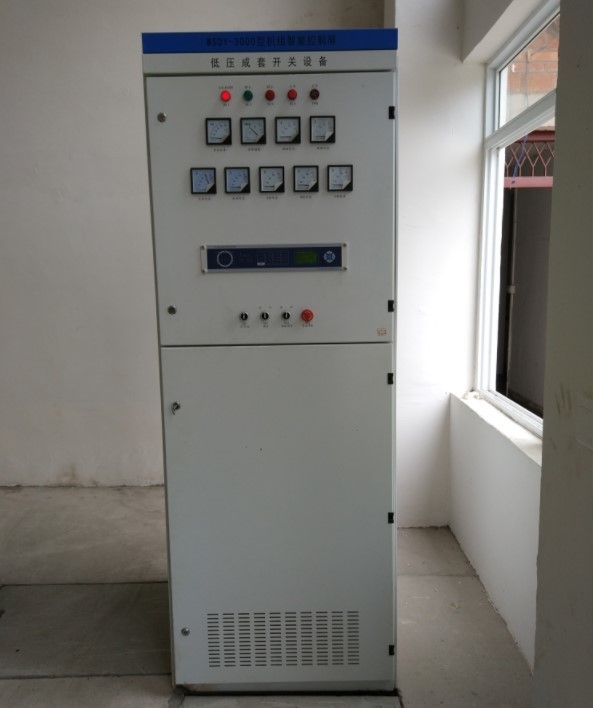

Panneau de commande pour la centrale hydraulique micro

VOLTAGE REGULATION AUTOMATIQUE

Le contrôleur est entièrement numérique et combine la haute performance avec la programmation et la flexibilité maximale faciles. Comme intégrateur d'usine, nous fournissons à des clients une solution complète ou les éléments spécifiques pour nous adapter à leur détail pour mettre à jour et augmenter la représentation.

La puissance hydraulique de Hongya plus de 30 ans de savoir-faire et d'expérience prouvée de la fabrication, de la commission, et de l'entretien des systèmes d'excitation de générateur et est 9001:2000 d'OIN a certifié.

FLEXIBILITÉ MAXIMALE POUR LA PLUS HAUTE PERFORMANCE

Technologie prouvée d'excitation qui est également appliquée à la combustion et aux générateurs de vapeur, permettant la standardisation des pièces de rechange, la formation, et les services à travers votre flotte.

Un outil de construction simple pour la commission et l'entretien

Configuration modulaire

Approprié à toute application hydraulique, de simplex à de pleines configurations jumelles de redondance.

Intègre la surveillance et la protection de l'électronique de puissance

Intégration parfaite avec les systèmes de contrôle existants en tant qu'équipement autonome.

Caractéristiques principales :
* le double microprocesseur ajustant le canal avec la redondance, canal manuel indepandent peut également être aussi bien ajouté.
* double opération partageante actuelle de pont en redresseur avec le facteur du courant partageant plus de 0,9, que même l'armoire simple peut satisfaire à toute la condition de travail pour inclure l'excitation obligatoire.
* la méthode de déexcitation peut être linéaire ou non linéaire.
* le lancement d'excitation peut être C.A. ou C.C.
* le boîtier de commande intégré élevé de noyau s'est composé par TMS320F2812 32 les unités DSP+CPLD.
* le type stabilisateur de PSS-2B pour le réseau a de telles caractéristiques de compensateur avance-retard de 3 étapes.
* la méthode de ajustement typique de PID+PSS est appliquée.
* fonction parfaite de la limite de protection de système.
* la fonction forte de communication, c.-à-d. USB, RS485, PEUT.
* cet équipement a été inspecté par l'organisme officiel, avec l'inspection d'EMC pour être la catégorie 4.
* le logiciel des coulisses de gestion avec la diverse fonction, où tapez sans regarder le clavier le panneau peut être appliqué.

Paramètre d'optimisation du traitement :
* type d'unité centrale de traitement : noyau à grande vitesse à 32 bits de DSP.
* vitesse d'unité centrale de traitement : 150MHz
* résolution d'angle de contrôle de thyristor : 0,0048 degrés.
* exactitude de transmission d'A/D : 2-16
* ajustement de la vitesse du calcul de contrôle : 3,3 millisecondes
* tension ajustant la gamme : 5%~130%
* tension ajustant l'exactitude :<0>
* coefficient de différence : ±15%, différentiels 0,1%
* catégorie de résistance de distrubance : catégorie 4.
