Turbine réglable hydro-électrique horizontale du générateur de turbine de Kaplan 6300V petite Kaplan

générateur de turbine hydraulique horizontal de 2500kw Kaplan pour la centrale micro

aperçu

1. Enveloppe de rouleau

C'est un type en spirale d'enveloppe qui a le secteur en coupe décroissant. L'eau entre d'abord dans l'enveloppe de rouleau et alors elle se déplace par elle aux ailettes du guidage et finalement aux lames de coureur. Elle protège les ailettes du guidage de coureur, de lames de coureur et d'autres pièces internes de la turbine contre des dommages externes.

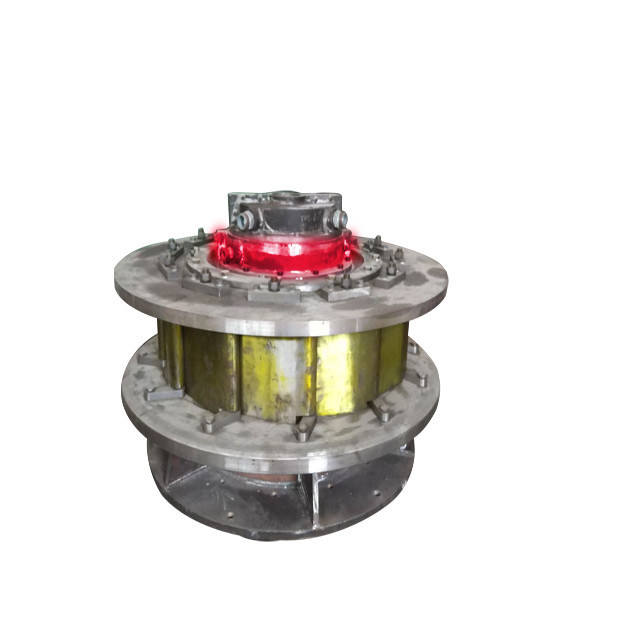

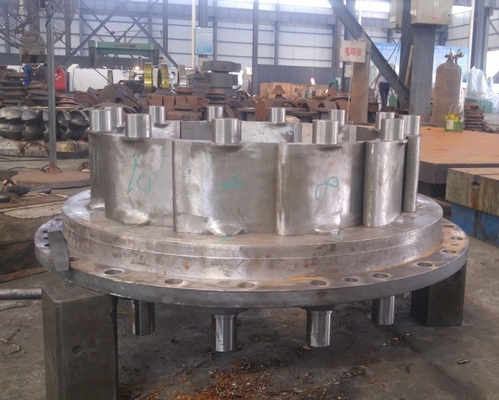

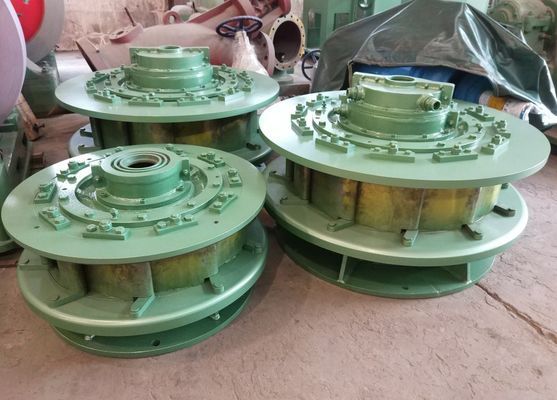

2. Ailettes du guidage et mécanisme de guide

Des ailettes du guidage sont employées pour diriger l'eau vers les lames de coureur sans à-coup en diminuant sa vitesse de remous. Si les ailettes du guidage est absente que la turbine ne peut pas fonctionner efficacement et ses diminutions d'efficacité. Les guides sont réglables dans la turbine de Kaplan. Son ouverture et fermeture dépend de la demande de l'alimentation électrique. En cas de plus de conditions de puissance de sortie, elle s'ouvre plus large pour permettre à plus d'eau de frapper les lames du rotor et quand la basse puissance de sortie exige elle se clôture pour cesser l'écoulement de l'eau.

3. Coureur et lames de coureur

Le coureur est la pièce en rotation de la turbine ou nous pouvons dire que c'est le coeur de la turbine de Kaplan. Son axe est relié à l'axe du générateur. Le coureur de la cette turbine a un grand patron sur lequel ses lames sont attachées et les les lames du coureur est réglable à un angle d'attaque optimum pour la puissance de sortie maximum. Les lames de la turbine de Kaplan a la torsion sur sa longueur.

tube 4.Draft

C'est un tube qui est utilisé aux augmentations la pression du fluide ou de l'eau qui sort la turbine. Il a le secteur en coupe croissant. Le tube d'ébauche est utilisé seulement dans la turbine de réaction. Il augmente la pression de l'eau qui laisse les lames de coureur. Puisque l'eau à la sortie de la turbine a la pression très basse et si sa pression n'est pas augmentée que l'écoulement arrière des prises de l'eau de course de queue qui peuvent endommager la turbine. Augmenter ainsi la pression de l'eau de sortie nous tube d'ébauche d'utilisations. Il convertit l'énergie cinétique de l'eau en énergie de pression pendant qu'il traverse le tube d'ébauche et la pression des augmentations de l'eau. Le tube d'ébauche doit des augmentations la pression de l'eau à tel point qu'il doit toujours plus grande que la pression de l'eau de course de queue et empêche l'écoulement arrière de l'eau de la course de queue à la turbine. S'il ne fait pas se produit que la cavitation peut des résultats et endommage la turbine.

Caractéristiques du produit de turbine de Kaplan

1. Approprié au développement écoulement de charge de basse mer d'un plus grand des ressources en eau ;
2. Appliceable à de grands et petits changements de charge principaux de changement de centrale ;
3. Pour la basse tête, la tête et la puissance ont changé considérablement la centrale, peuvent stablement dans de diverses conditions de travail ;
4. Cette machine est un dispositif vertical d'axe, a les avantages de la structure simple, de la réparation commode, de l'équipement, du petit prix, faciles de réaliser le lecteur direct etc.
5. La lame de Kaplan est généralement actionnée par le relais de pression d'huile installé dans le corps du coureur, qui peut tourner selon le changement de la tête et de la charge, afin de maintenir la coordination optimale entre l'angle de l'ailette du guidage et l'angle de la lame, de ce fait améliorant l'efficacité moyenne. La turbine de Kaplan le rendement le plus élevé de ce genre de turbine a dépassé 94%. Cependant, ce genre de turbine de Kaplan a besoin d'un mécanisme pour actionner la rotation de la lame, ainsi la structure est plus complexe et le coût est plus haut.

Spécifications

Pourquoi choisissez-nous ?

1. Plus de 20 ans d'expérience d'industrie, installent commissionner plus l'équipement de 150 tous les ans

2. Fournissez la proposition complète pour la centrale hydraulique de l'eau pour câbler

3. Une expérience étrangère abondante de mise en ?uvre de projet de centrale telle que la France, Japon, Etats-Unis, Afrique du Sud, Sri Lanka, Iran, Asie du Sud-Est

4. Conception et fabrication de groupe électrogène hydraulique avec la tension 400V, 6.3KV. la capacité dépassent 1000kw avec 400V

FAQ

1.You sont une société commerciale ou une fabrication ?

Nous sommes une fabrication hydraulique de générateur de turbine avec plus de 20 ans d'expériences, notre usine est dans le Sichuan que vous prendrez 2 heures conduisant après que vous atteigniez l'aéroport de Shuangliu, payez une visite à notre usine vous connaîtrez plus au sujet de nous.

un peu la turbine de l'eau 2.What devrait je choisir ?

Nous devons connaître la charge d'eau, le débit, le niveau de tension, la fréquence, la sur-grille ou le fonctionnement de -grille, niveau d'automation de vous pour établir la solution

3 : Pouvez-vous faire la CPE pour la centrale hydraulique ?

Oui, nous pouvons concevoir, produisant et installer l'équipement, nous expédierons le technologue et les travailleurs pour installer l'équipement.
