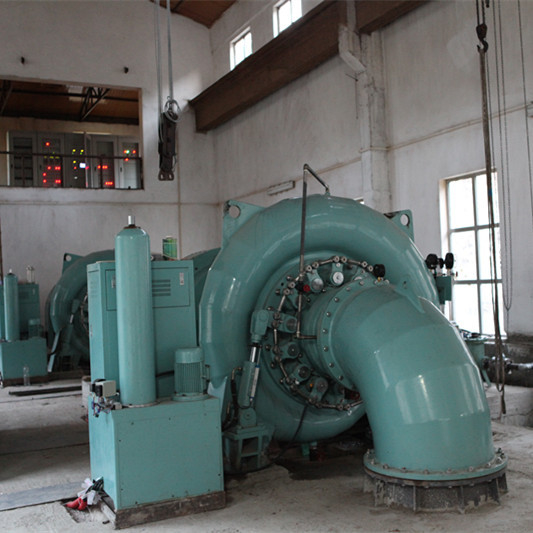

charge d'eau de station de la puissance 70m de 1450kw Francis Turbine Generator For Hydro

charge d'eau de centrale de 1450kw Francis Turbina Generator For Hydro 70m

introduction de rief de structure et de composante principale de turbine

pièce de l'admission 1.Water

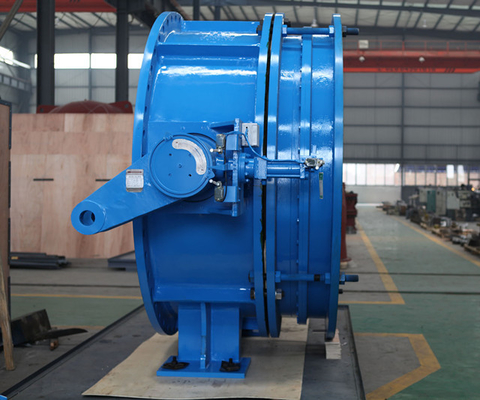

La pièce d'admission de l'eau se compose de la valve. La valve est utilisée pour fermer l'unité dans l'eau statique quand l'arrêt du besoin, il est également employé pour fermer l'unité et pour couper l'écoulement d'eau dans l'eau dynamique quand l'unité est en cas d'urgence et distributeur de turbine décomposent.

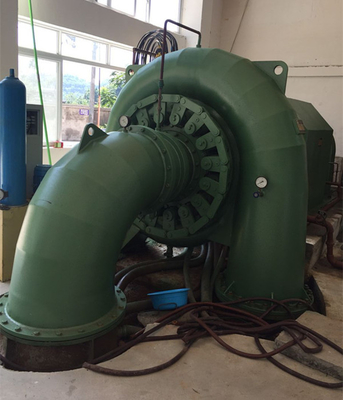

cas 2.Spiral

Le cas en spirale soude la pièce, équipée de l'ailette du guidage fixe dans lui. Le cas en spirale fera l'eau devenir nombre de remous de l'eau d'écoulement d'eau et de guide à couler régulièrement dans l'appareillage et le coureur d'ailette du guidage le long de la circonférence. Il est équipé de l'air pour soulager la valve sur le dessus du cas en spirale à l'air d'échappement en remplissant eau au commencement.

distributeur 3.Turbine

Il se compose de l'ailette du guidage, du levier d'ailette du guidage, de la douille d'axe, de la couverture, de la couverture arrière, etc. Il peut former ou changer le nombre de remous d'écoulement d'eau pour ajuster la décharge de turbine selon la variation de la charge. Il est également employé à l'arrêt de normale et de secours. La douille d'axe d'ailette du guidage a le joint circulaire pour le scellage. L'anneau de contrôle est soudé par la plaque d'acier dans son ensemble. Le rail de guidage circulaire et câblage du plat avec lubrifier la représentation sont placés sur le fond de l'anneau de contrôle. L'anneau de contrôle a assez de force et la rigidité, ne se produira pas recourbement excessif devant déséquilibrer l'effort du servomoteur. Le contrepoids est situé sur l'appui de contrepoids. Au cas où le servomoteur serait dans le défaut, le contrepoids fermera l'ailette du guidage par action de la gravité.

4.Runner

Le coureur est le coeur de la turbine pour changer l'énergie hydraulique en énergie mécanique. Il casted et soudé dans son ensemble, la couronne, la bande et la lame est faite d'acier inoxydable ZG06Cr13Ni4Mo qui a la représentation parfaite de l'anti-cavitation, anti-corrosif et soudable. Le coureur est sujet à l'équilibre statique examinant après usinage. Les trous sur la couronne de coureur peuvent réduire la pression appliquée sur le coureur par l'eau.

ensemble de tube 5.Draft

L'ensemble de tube d'ébauche se compose du coude de tube d'ébauche et le cône de tube d'ébauche, guident l'écoulement d'eau dans le courant inférieur, se servent de l'énergie potentielle de l'écoulement d'eau à la taille d'aspiration, réutilisent l'énergie cinétique principale de l'écoulement au débouché de coureur par sa diffusion. Toute la bride se reliante sera scellée, profondeur immergée de tube d'ébauche ne sera pas moins de 30cm pour empêcher l'air dans le tube d'ébauche.

mesure 6.Pressure et mesure de vide

L'indicateur de pression est situé sur le point de droit en spirale pour observer la pression dans le cas en spirale.

La mesure de vide est située sur le coude de tube d'ébauche pour observer le degré de vide. Des valves seront équipées sur l'indicateur de pression et la tuyauterie de mesure de vide pour la fin et ouvrir la tuyauterie.
