système micro d'excitation de générateur de turbine de l'eau 1000kw pour la mini efficacité de HPP 60hz 95%

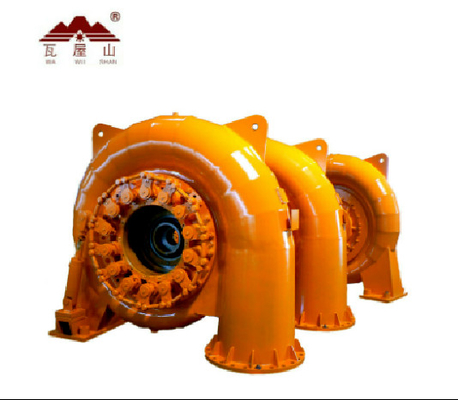

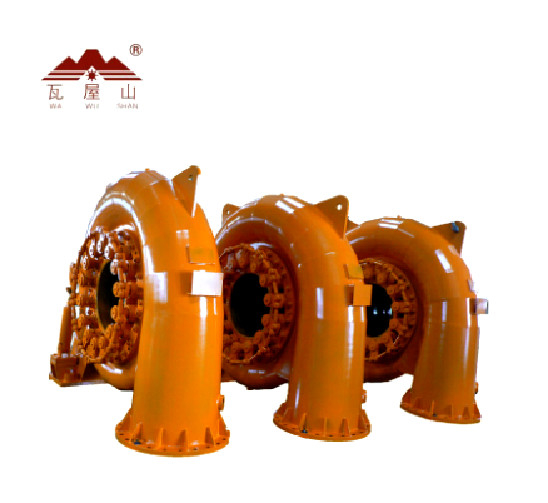

générateur micro hydraulique de l'eau de la turbine 60Hz de 1000kw Francis pour le mini hpp

Brève introduction de structure et de composante principale de turbine

1. Pièces d'admission de l'eau
La pièce d'admission de l'eau se compose de soupape à vanne Z941H-10C-700 et de joint de dilatation φ700 électriques. Des soupapes à vanne sont utilisées pour arrêter l'unité dans l'eau immobile quand un arrêt est exigé, et sont également utilisées pour arrêter l'unité et pour découper l'écoulement dans l'eau dynamique en cas d'urgence d'unité et d'échec de distributeur de turbine. Le joint télescopique est employé pour compenser des erreurs d'installation et est commode pour le démontage pendant l'entretien. La soupape de vidange est située au fond du joint de dilatation.
2. Volute
La volute est une construction soudée moulée avec les ailettes du guidage fixes à l'intérieur. La volute devrait faire l'eau deviennent le nombre de vortex de l'écoulement d'eau, et guident l'eau pour couler dans le dispositif d'ailette du guidage et le coureur régulièrement le long de la circonférence. Elle a un clapet de purge en haut de la volute pour laisser l'air pendant le remplissage initial.
3. Distributeur de Turbo
Il se compose d'ailette du guidage, tige d'ailette du guidage, douille d'axe, couverture, couverture arrière et ainsi de suite. Il peut former ou changer le nombre de vortex de l'écoulement d'eau pour ajuster l'écoulement de la turbine selon le changement de la charge. Il est également employé pour des arrêts de normale et de secours. La forme, la taille, le nombre et la position de 12 ailettes du guidage sont semblables à ceux de la turbine modèle approuvée et s'assureront que l'écoulement d'eau ne causera pas la vibration lors du fonctionnement. Le diamètre du cercle d'espacement d'ailette du guidage est 720mm. L'ailette du guidage a la représentation hydraulique de couple avec la tendance à fermeture automatique de l'ordre de la pleine ouverture à près de l'ouverture à vide. Il devrait y a une certaine marge pour l'ouverture maximum de l'ailette du guidage. Chaque ailette du guidage est équipée d'un bloc d'arrêt, qui peut commander l'ailette du guidage pour balancer dans une certaine marge, et quand le fusible se casse, il ne se heurtera pas d'autres ailettes du guidage. Les ailettes du guidage sont faites de ZG06Cr13Ni4Mo et devraient être interchangeables. Chaque ailette du guidage est précision usinée ; la ligne de contact des ailettes du guidage adjacentes devrait être accomplie pour s'assurer que toutes les ailettes du guidage sont en plein contact dans l'état fermé pour réduire la fuite de l'eau. Les incidences de l'axe d'ailette du guidage et de l'axe de distributeur sont les incidences de glissement auto-lubrifiantes ; le buisson de rapport est fait de matériau composite soutenu par l'acier. Utilisez les chapeaux et les boulons de bout de la tige de palette pour ajuster et maintenir la position de chaque palette aux couvertures avant et arrière. Un phoque est situé sur l'axe supérieur de palette pour couper l'écoulement. L'anneau entier de contrôle est soudé par la plaque d'acier. Des guides et les TB circulaires lubrifiés sont situés sur le dessous de l'anneau de contrôle. L'anneau de contrôle a la force et la rigidité suffisantes pour ne pas plier excessivement en raison de l'effort non équilibré du moteur servo.
4. Coureur
Le coureur est intègralement moulé et soudé, et la couronne, la ceinture et les lames sont faites d'acier inoxydable de ZG06Cr13Ni4Mo, qui a la bonne résistance de cavitation, la résistance à la corrosion et la soudabilité. La forme de chaque lame de coureur devrait être traitée selon GB/T 10969" code pour des composants de voie d'eau des turbines de l'eau ». Les coureurs sont soudés et soumis à un traitement thermique selon des caractéristiques spéciales, et non-destructively examinés selon des normes appropriées. Les coureurs sont statiquement équilibrés après usinage. Placez 10 trous Φ24 sur le dessus du coureur pour réduire la pression exercée par l'eau sur le coureur.
5. Joint de service d'axe
Le joint de service d'axe est un composant de emballage placé sur l'axe par la couverture. Joint d'entretien serré, antifriction, simple, facile à observer, maintenir et remplacer. Un anneau d'usage d'acier inoxydable est localisé où l'axe entre en contact avec l'emballage. L'emballage est fait de PTFE renforcé, qui est antifriction et anti-corrosif.
6. Pièce d'axe
Il se compose d'axe principal, volant et ainsi de suite. Ce type d'ensemble se produisant hydro-électrique adopte une structure quatre point. L'axe principal est fait d'acier de construction de haute qualité du carbone 45#. Le volant moulé à disque stabilise l'unité pendant l'ajustement. Reliez l'axe principal et le coureur à une clé plate pour rencontrer l'interchangeabilité. La turbine et le générateur sont reliés par un accouplement de ressort pour l'installation facile.
7. Ensemble de tube d'ébauche
L'ensemble de tube d'ébauche se compose de tuyau de communication d'entrée d'air, le coude de tube d'ébauche et le cône de tube d'ébauche, qui guide l'écoulement d'eau dans l'en aval, emploie l'énergie potentielle de l'écoulement d'eau à la taille d'aspiration, et récupère l'énergie cinétique principale de l'écoulement d'eau au débouché du coureur par sa diffusion. Toutes les brides se reliantes seront scellées, et la profondeur d'immersion du tube d'ébauche ne sera pas moins de 30cm pour empêcher l'air d'entrer dans le tube d'ébauche. Dispositif de prise : Injectez l'air naturel dans la partie plus inférieure du coureur par le dessus du tube d'ébauche pour assurer le fonctionnement stable de la turbine à vapeur quand l'ailette du guidage est partiellement ouverte.
8. Incidence
L'incidence avant est une incidence de glissement radiale de poussée, qui peut soutenir les charges radiales et axiales. Le disque poussé tourne et les passages d'huile par le plat d'huile, qui fournit alors le refroidissement et la lubrification pour les protections de rapport et des protections de poussée. Le refroidisseur est situé au fond de l'incidence.

FAQ

Est-ce que Q1, quelle turbine je devrais choisir ?

Veuillez me dire la charge d'eau, débit, fréquence, puissance totale vous le besoin

, tension, sur la grille ou outre d'opération de grille, nous proposerons une solution.

Q2, peut votre usine fournissent tout l'équipement pour la génération d'hydroélectricité ?

Oui, nous pouvons te fournir des turbines, des hydraulique-générateurs, des régulateurs de pression, des roues de turbine, des panneaux de commande, des transformateurs, des systèmes de contrôle et plus.

Q3, pouvez-vous faire la CPE pour une usine d'énergie hydroélectrique ?

Oui, nous pouvons fournir le GUICHETIER et des services de CPE comprenant la mesure, la conception, la fabrication, la construction, la fabrication, la commission, l'inspection, remplacement et rénovation de coureur d'entretien/mise à jour/amélioration/réparation/rénovation des turbines/des générateurs comprenant des incidences, des phoques pour des pièces et des parties fondamentales, nous enverrons des techniciens et des travailleurs pour installer l'équipement.

Q4, votre société est-elle une société commerciale ou un fabricant ?

Nous sommes un fabricant des turbos-générateur hydrauliques et avons commencé à favoriser le marché international en 2013. Notre usine est située dans Sichuan, où la garde et l'hydroélectricité de l'eau de la Chine est la plus développée. Accueil pour visiter notre usine en Chine.

Q5, ce qui est un MOQ acceptable ?

Pour ce produit, notre MOQ acceptable est 1 réglé.

Q6, de quelle longueur est le délai de livraison ?

Les délais de livraison s'étendent de 15 jours à 6 mois selon le modèle que vous achetez.

Q7, fait votre société ont son propre site Web officiel indépendant ?

Naturellement, et nous peut voir plus d'informations sur notre société et produits sur notre site Web officiel.
