Turbine Francis de 1200 kW pour centrale hydroélectrique

Aperçu

La turbine Francis comble un grand écart entre les turbines Pelton et Kaplan et est largement utilisée. Elles fonctionnent avec des hauteurs de chute d'eau de 10 à 600 mètres et sont principalement utilisées pour la production d'électricité. Leur puissance de sortie peut être calculée à partir de la hauteur de chute et du débit et se situe généralement entre 10 et plus de 700 mégawatts. L'un des avantages distincts de la turbine Francis par rapport aux autres turbines hydrauliques est qu'elle peut également être utilisée comme pompe à eau. Cela les rend idéales pour les systèmes de stockage par pompage.

1. Parties d'entrée d'eau

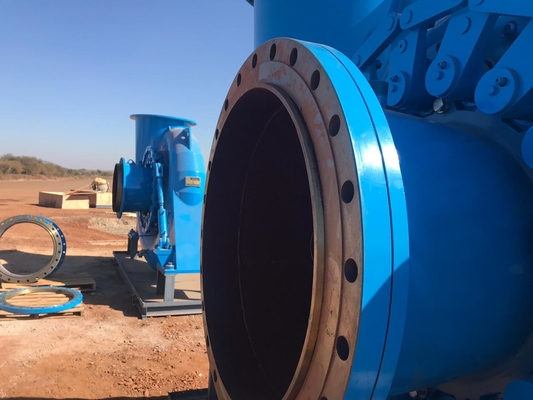

Les parties d'entrée d'eau comprennent le tuyau de raccordement, le robinet d'admission de la turbine et le joint de dilatation. Le robinet d'admission de la turbine est utilisé pour fermer l'unité dans l'eau statique en cas d'arrêt, il est également utilisé pour fermer l'unité et couper le débit d'eau dans l'eau dynamique lorsque l'unité est en situation d'urgence et que le distributeur de la turbine est en panne. Le joint de dilatation est utilisé pour compenser les erreurs d'installation et pour faciliter la maintenance. La vanne de drainage d'eau est située en bas. Une extrémité du tuyau de raccordement est connectée au robinet d'admission de la turbine ; l'autre extrémité est connectée au tuyau de la centrale électrique (soudé sur site).

2. Volute

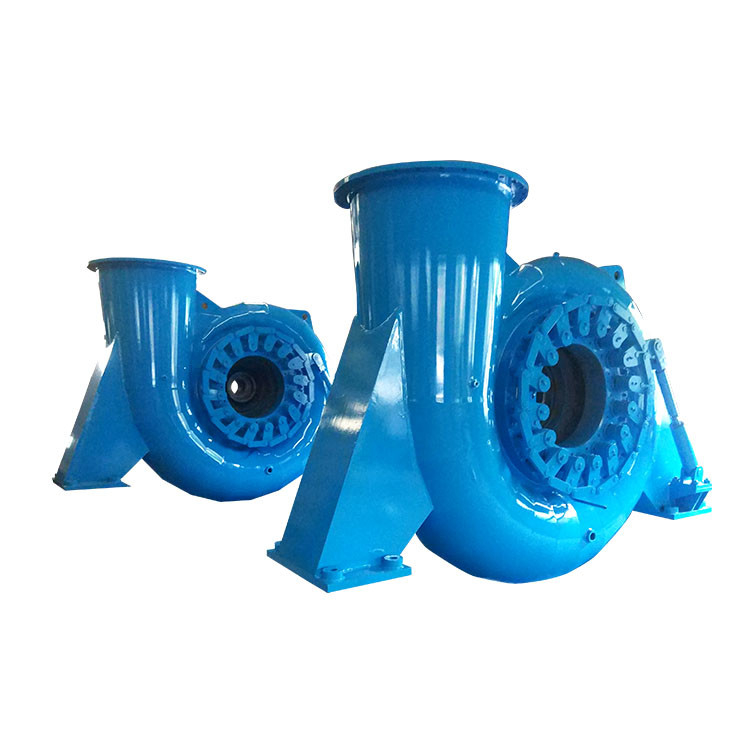

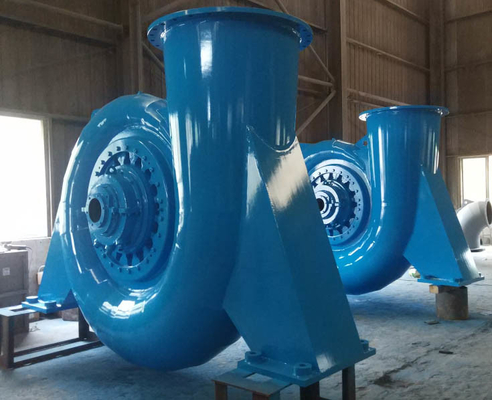

La volute est une pièce soudée, équipée d'aubes directrices fixes. La volute doit faire en sorte que l'eau devienne un certain nombre de tourbillons de flux d'eau et guider l'eau pour qu'elle s'écoule régulièrement dans l'appareil des aubes directrices et la roue le long de la circonférence. Elle est équipée d'une soupape de décharge d'air sur le dessus de la volute pour évacuer l'air lors du remplissage initial de l'eau.

3. Distributeur de turbine

Il se compose d'aubes directrices, de leviers d'aubes directrices, d'un manchon d'arbre, d'un couvercle avant, d'un couvercle arrière, etc. Il peut former ou modifier le nombre de tourbillons de flux d'eau pour ajuster le débit de la turbine en fonction de la variation de la charge. Il est également utilisé pour l'arrêt normal et d'urgence. La forme, les dimensions, la quantité et la position des 16 aubes directrices sont similaires à celles de la turbine modèle acceptée, doivent garantir que l'écoulement de l'eau ne provoquera pas de vibrations pendant le fonctionnement. Le diamètre du cercle d'espacement des aubes directrices est de 860 mm. L'aube directrice a la performance de couple hydraulique de tendance à l'auto-fermeture dans la plage allant de l'ouverture complète à l'ouverture presque sans charge. L'ouverture maximale de l'aube directrice doit avoir une certaine marge. Un bloc d'arrêt est équipé pour chaque aube directrice, l'aube directrice peut être contrôlée pour osciller avec une certaine plage et ne heurtera pas les autres aubes directrices lorsque la goupille de cisaillement est cassée et que le dispositif de friction entre l'aube directrice et le levier de l'aube directrice est hors service. L'aube directrice est fabriquée en ZG230-450, elles doivent être interchangeables. Chaque aube directrice est usinée avec précision ; la ligne de contact des aubes directrices adjacentes doit être finie pour assurer un contact parfait de toutes les aubes directrices en état de fermeture afin de réduire les fuites d'eau. Les paliers de l'arbre de l'aube directrice et de l'arbre du distributeur sont des paliers lisses autolubrifiés ; le patin de palier adopte un matériau composite à dos en acier. Utilisez le couvercle d'extrémité du levier de l'aube directrice et le boulon pour ajuster et maintenir la position de chaque aube directrice par rapport au couvercle avant et au couvercle arrière. L'étanchéité est située sur l'arbre supérieur de l'aube directrice pour couper le flux. La bague de commande est fabriquée en acier moulé dans son ensemble. Une plaque de câblage circulaire est située sur la circonférence externe de la bague de commande. La bague de commande a une résistance et une rigidité suffisantes, ne se pliera pas excessivement en raison de la contrainte de déséquilibre du servomoteur.

4. Roue

La roue est le cœur de la turbine ; elle peut transférer l'énergie de l'eau en énergie mécanique. La roue est soudée dans son ensemble, la couronne, la bande et la pale sont en acier inoxydable ZG0Cr13Ni4Mo qui a des performances parfaites d'anti-cavitation, d'anti-corrosion et soudable. La couronne et la bande adoptent une étanchéité de type fente pour réduire les fuites d'eau. La forme de chaque pale de roue doit être usinée selon la norme GB/T 10969 "Spécifications des composants de passage d'eau des turbines hydrauliques". La roue est soudée et traitée thermiquement selon des spécifications spéciales, soumise à une inspection non destructive selon la norme ASME. La roue est soumise à un test d'équilibrage statique après usinage. Seize trous de φ22 sont situés sur la couronne de la roue afin de réduire la pression exercée sur la roue par l'eau.

Spécification

Pourquoi nous choisir ?

1. Plus de 20 ans d'expérience dans l'industrie, installation et mise en service de plus de 150 équipements chaque année

2. Fournir une proposition complète pour une centrale hydroélectrique, de l'eau au fil

3. Expérience abondante de mise en œuvre de projets de centrales électriques étrangères tels que la France, le Japon, les États-Unis, l'Afrique du Sud, le Sri Lanka, l'Iran, l'Asie du Sud-Est

4. Conception et fabrication de générateurs hydroélectriques avec une tension de 400 V, 6,3 KV. capacité supérieure à 1000kw avec 400V

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

Nous sommes un fabricant de générateurs de turbines hydrauliques avec plus de 20 ans d'expérience. Notre usine est située dans le Sichuan, vous prendrez 2 heures de route après avoir atteint l'aéroport de Shuangliu, visitez notre usine, vous en saurez plus sur nous.

2. Quel type de turbine hydraulique dois-je choisir ?

Nous devons connaître la hauteur de chute, le débit, le niveau de tension, la fréquence, le fonctionnement sur réseau ou hors réseau, le niveau d'automatisation de votre part pour élaborer la solution

3 : Pouvez-vous faire l'EPC pour la centrale hydroélectrique ?

Oui, nous pouvons concevoir, produire et installer l'équipement, nous enverrons des technologues et des travailleurs pour installer l'équipement.
