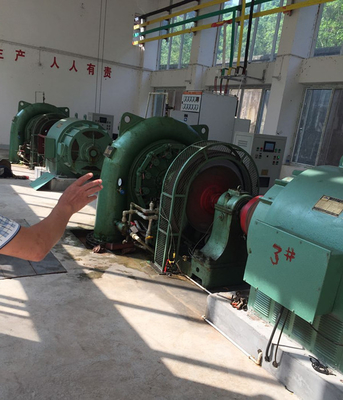

générateur électrique de turbine de l'eau de 1500kw Francis Hydro Turbine Brushless Small

1500kw turbine hydro-francis Mini générateur hydroélectrique mini centrale hydroélectrique

Turbine de type Francis Il est largement utilisé dans les centrales hydroélectriques à haute ou moyenne hauteur d'eau allant de 25 m à 550 m et généralement de 15 à 300 m.Il présente des avantages tels que:La plupart des importations, la turbine à eau Francis que nous avons faite fonctionnerait avec un rendement élevé d'environ 92% à 94,5%.

Les turbines Francis peuvent être conçues pour une large gamme de têtes et de débits.Contrairement à la turbine Pelton, la turbine Francis fonctionne au mieux complètement remplie d'eau en tout temps.La turbine et le canal de sortie peuvent être placés en dessous du niveau du lac ou de la mer à l'extérieur, réduisant la tendance à la cavitation.

Hongya Power Generating Equipment To Utilities Limited, est fondée en mai 2003 en tant que fabricant professionnel de mini générateur hydraulique.Le terrain total de l'entreprise est d'environ 70000 mètres carrésLe personnel est d'environ 200 travailleurs, dont la partie R & D est de 25%.

Nous pouvons fabriquer des turbines Francis, des turbines Pelton, des turbines Turgo, des turbines Kaplan, des générateurs synchrones, des régulateurs de vitesse, des excitateurs sans balai,matériel hydraulique, etc. avec un groupe électrogénérateur à turbine de moins de 20 MW.

Jusqu'à présent, HPGE offrait une gamme complète de solutions pour les centrales hydroélectriques couvrant l'ensemble du service, notamment: consultant pour les petits projets hydroélectriques; études de gestion de site;Conception de l'équipement; Fabrication d'équipements hydroélectriques; Gestion de projet; Conseils d'installation; Mise en service et mise en service; Conseils d'exploitation; Maintenance d'équipements hydroélectriques.

Les produits de HPGE sont largement utilisés dans toute la Chine, nous coopérons avec plus de 300 centrales hydroélectriques avec plus de 600 ensembles de générateurs de turbines, y compris le groupe de générateurs de turbines Francis,un ensemble de générateurs à turbines, un ensemble de générateurs à turbines à pelton, un ensemble de générateurs à turbines Kaplan, des zones couvrant plus de 20 provinces de Chine ainsi que des marchés internationaux tels que la Russie, la Biélorussie, la Turquie, l'Albanie, le Vietnam, l'Indonésie,Népal, au Laos, au Sri Lanka, à Cuba et au Brésil, etc.

Brève introduction de la structure et du composant principal de la turbine

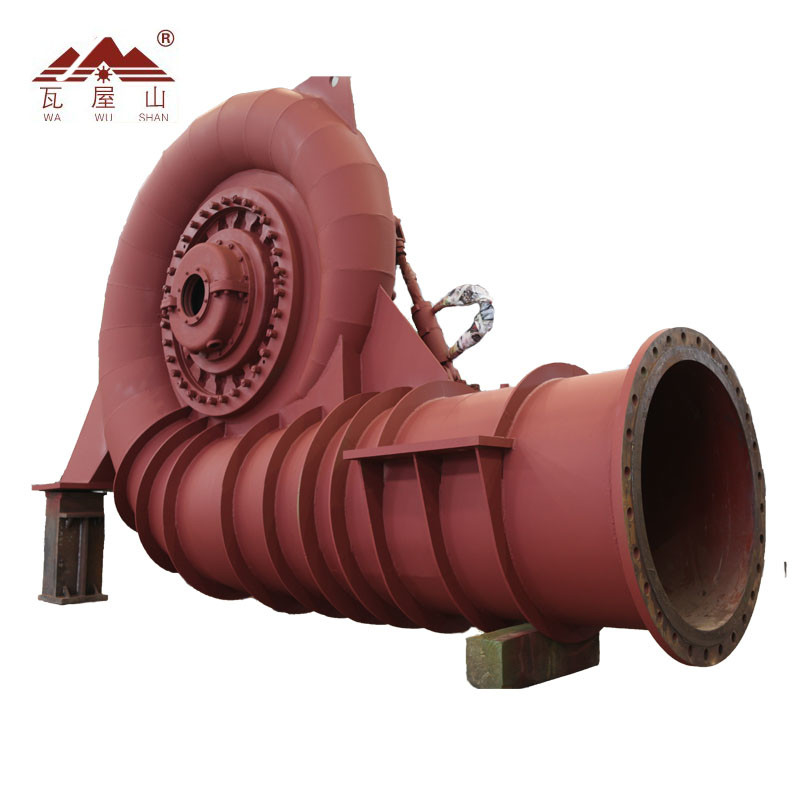

1- Une coque en spirale.

Le boîtier en spirale est une pièce de soudage en coulée, équipée d'une voile de guidage fixe.Cas spirale doit faire de l'eau devenir nombre de tourbillon de l'écoulement de l'eau et de l'eau de guidage à couler régulièrement dans l'appareil de guider vanne et coureur le long de la circonférenceIl est équipé d'une soupape de dégagement d'air sur le dessus du boîtier en spirale pour évacuer l'air lors du remplissage initial de l'eau.

2Distributeur de turbine

Il est constitué d'une palpe de guidage, d'un levier de palpe de guidage, d'un manchon d'arbre, d'un couvercle avant, d'un couvercle arrière, etc.Il peut former ou modifier le nombre de tourbillons de flux d'eau pour ajuster la décharge de la turbine en fonction de la variation de la chargeLa forme, les dimensions, la quantité et la position des 12 pales de guidage sont similaires à celles du modèle de turbine accepté.doit s'assurer que le débit d'eau ne provoque pas de vibrations pendant le fonctionnementLe diamètre du cercle d'espacement de la pale de guidage est de 720 mm. La pale de guidage a un couple hydraulique de tendance à l'auto-fermeture dans la gamme de l'ouverture complète à l'ouverture presque sans charge.L'ouverture maximale de la pale de guidage doit avoir une certaine margeLe bloc d'arrêt est équipé pour chaque pale de guidage, la pale de guidage peut être contrôlée pour basculer avec une certaine portée et ne sera pas heurtée par d'autres palettes de guidage lorsque la pince de cisaillement est cassée.La pale de guidage est en ZG06Cr13Ni4Mo, ils doivent être interchangeables. Chaque pale de guidage est usinée avec précision;la ligne de contact des pales de guidage adjacentes doit être terminée de manière à assurer un contact parfait de toutes les pales de guidage en état de fermeture afin de réduire les fuites d'eau.Les roulements pour l'arbre à palettes de guidage et l'arbre distributeur sont des roulements coulissants auto-lubrifiés; la chaussure de roulement adopte un matériau complexe en acier.Utilisez le levier de guérison de la vanne de guidage couverture de bout et boulon pour régler et maintenir la position de chaque vanne de guidage à la couverture avant et la couverture arrièreL'étanchéité est située sur l'arbre supérieur de la pale pour couper le débit.Le rail de guidage circulaire et la plaque de câblage avec des performances lubrifiantes sont situés sur la surface inférieure de l'anneau de commandeL'anneau de commande a une résistance et une rigidité suffisantes, il n'y aura pas de flexion excessive due à un stress déséquilibré du servomotor.

3- Le coureur.

Le coureur est coulé et soudé dans son ensemble, la couronne, la bande et la lame sont en acier inoxydable ZG06Cr13Ni4Mo qui a des performances parfaites d'anti-cavitation, anti-corrosion et soudable.La forme de chaque lame de coureur doit être usinée conformément à la norme GB/T 10969 “Specifications relatives aux composants de passage d'eau des turbines hydrauliques”Le coureur est soudé et traité thermiquement selon des spécifications spéciales, soumis à une inspection non destructive selon la norme relative.Le coureur est soumis à un essai de balance statique après l'usinageDix trous Φ24 sont situés sur la couronne du coureur afin de réduire la pression exercée sur le coureur par l'eau.

4.Sélage de service de l'arbre principal

L'étanchéité de service de l'arbre principal est un ensemble d'emballage, situé sur le passage de l'arbre principal à travers le couvercle avant.L'anneau d'usure en acier inoxydable est situé là où l'arbre principal entre en contact avec l'emballageL'emballage est en PTFE renforcé, anti-frottement, anti-corrosion.

5- Partie de l'arbre principal

Il est composé d'un arbre principal, d'une roue de moulage, etc. Ce type d'unité de production d'énergie hydraulique adopte une construction à quatre appuis.Disque de type mouche coulée transitoire roue stabilise l'unité lors du réglage. Connectez l'arbre principal et le coureur par clé plate pour satisfaire l'interchangeable. Connectez la turbine et le générateur par couplage de ressort pour une installation facile.

Questions fréquentes

Quatrième.Quelle turbine choisir?

S'il vous plaît dites-moi la tête d'eau, débit, fréquence, puissance totale dont vous avez besoin

Nous proposerons une solution.

Q2, Votre usine peut fournir tous les équipements pour la production d'énergie hydraulique?

Oui, nous pouvons vous fournir des turbines, des générateurs hydroélectriques, des régulateurs de pression, des roues de turbine, des panneaux de commande, des transformateurs, des systèmes de surveillance et plus encore.

Q3, pouvez-vous faire EPC pour une centrale hydroélectrique?

Oui, nous pouvons fournir des services EPC, y compris la mesure, la conception, la fabrication, la construction, la fabrication, la mise en service, l'inspection,Remplacement des routeurs de maintenance et rénovation/amélioration/amélioration/réparation/renovation des turbines/générateurs, y compris les roulementsPour les pièces et les pièces clés, nous enverrons des techniciens et des ouvriers pour installer l'équipement.

Q4, Votre entreprise est-elle une société commerciale ou un fabricant?

Nous sommes un fabricant de générateurs hydrauliques et avons commencé à promouvoir le marché international en 2013.où la conservation de l'eau et l'hydroélectricité en Chine sont les plus développéesBienvenue dans notre usine en Chine.

Q5, Quelle est une MOQ acceptable?

Pour ce produit, notre MOQ acceptable est 1 jeu.

Q6, combien de temps dure la livraison?

Les délais de livraison varient de 15 jours à 6 mois selon le modèle que vous achetez.

Q7,Votre entreprise a-t-elle son propre site officiel indépendant?

Bien sûr, et nous pouvons voir plus d'informations sur notre entreprise et nos produits sur notre site officiel.
