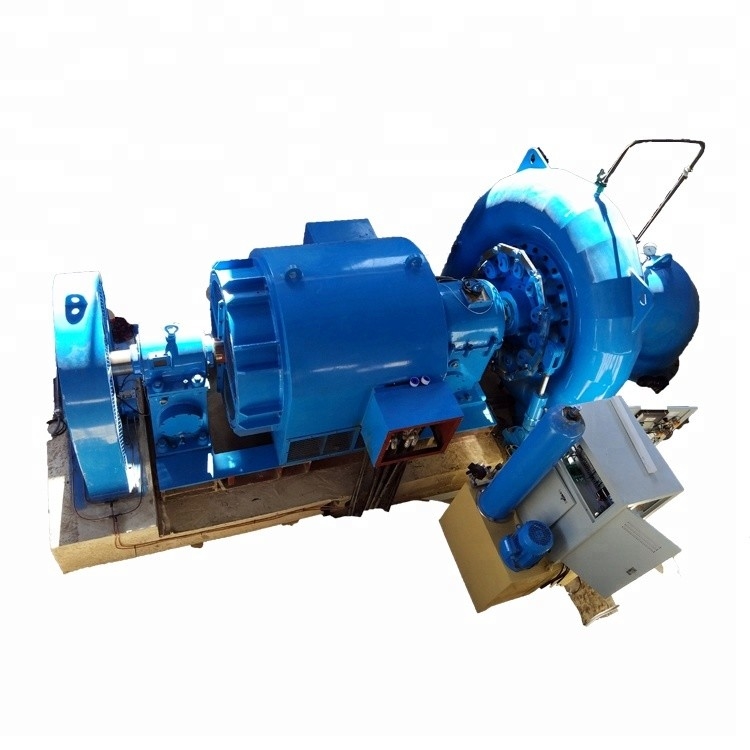

pression variable de charge d'eau de 900kw Francis Hydro Turbine 50m

turbine hydraulique de l'eau de turbine de 900kw Francis et générateur 60Hz hydraulique micro pour le mini hpp

La turbine de Francis a également appelé la turbine mélangée d'écoulement et la turbine variable de pression, est très utilisée dans des usines d'hydroélectricité avec tête la basse, de milieu et de hautes eaux s'étendant à compter de 25m à 550m généralement 15 300m. Elle a des avantages comme : travail stable, contrat de structure. La plupart d'importation de tous, la turbine de l'eau de Francis que nous avons faite fonctionnerait avec le rendement élevé environ de 92% à 94,5%.

Des turbines de Francis peuvent être conçues pour un large éventail de têtes et d'écoulements. Ceci, avec leur rendement élevé, leur a fait la turbine la plus très utilisée au monde. Contrairement à la turbine de Pelton, la turbine de Francis fonctionne à son meilleur complètement rempli avec de l'eau à tout moment. La turbine et le canal de débouché peuvent être inférieurs placé au lac ou au niveau de la mer dehors, réduisant la tendance pour la cavitation.

L'équipement générateur de puissance de Hongya aux utilités limitées, est fondé en mai 2003 comme fabricant professionnel de mini groupe électrogène hydraulique de générateur. Toute la terre de société est environ 70000 mètres carrés, pièce de construction 35000 mètres carrés. L'employé est environ 200 travailleurs, que la pièce de R&D est 25%.

Nous pouvons turbine de Francis de fabricant, turbine de pelton, turbine de turgo, turbine de Kaplan, générateur synchrone, régulateur de vitesse, excitor sans brosse, matériel hydraulique etc. avec la capacité de groupe électrogène de turbine d'unité sous 20MW.

Jusqu'à ce que maintenant, HPGE offrir une gamme complète de solutions d'usine d'énergie hydroélectrique comprenant lesquelles couvrez la toute étendue du service : Petit consultant en matière hydraulique de projet de production d'énergie ; Études de gestion de site ; conception d'équipement ; Fabrication hydro-électrique d'équipement ; Gestion des projets ; Conseils d'installation ; Opération de la Commission et de début ; Conseils d'opération ; Entretien du matériel hydro-électrique.

Les produits de HPGE sont très utilisés en tout autour de la Chine, nous coopèrent avec plus de 300 centrales hydrauliques avec plus de 600 ensembles de turbos-générateur, y compris le groupe électrogène de turbine de Francis, le groupe électrogène de turbine de turgo, groupe électrogène de turbine de pelton, groupe électrogène de turbine de Kaplan, secteurs couvrant plus de 20 provinces de la Chine et également des marchés internationaux tels que la Russie, le Belarus, la Turquie, l'Albanie, le Vietnam Indonésie, le Népal, le Laos, le Sri Lanka, le Cuba et le Brésil etc.

Brève introduction de structure et de composante principale de turbine

1. Pièces d'admission de l'eau

Les pièces d'admission de l'eau se composent de Z941H-10C-700 ont motorisé la soupape à vanne et le joint de dilatation φ700. La soupape à vanne est utilisée pour fermer l'unité dans l'eau statique quand l'arrêt du besoin, il est également employé pour fermer l'unité et pour couper l'écoulement d'eau dans l'eau dynamique quand l'unité est en cas d'urgence et distributeur de turbine décomposent. Le joint de dilatation est employé pour la compensation d'erreur d'installation et commode pour pour démanteler quand l'entretien. Une soupape de vidange est située au fond du joint de dilatation.

2. Cas en spirale

Le cas en spirale moule la partie de soudure, équipée de l'ailette du guidage fixe dans lui. Le cas en spirale fera l'eau devenir nombre de remous de l'eau d'écoulement d'eau et de guide à couler régulièrement dans l'appareillage et le coureur d'ailette du guidage le long de la circonférence. Il est équipé de l'air pour soulager la valve sur le dessus du cas en spirale à l'air d'échappement en remplissant eau au commencement.

3. Distributeur de turbine

Il se compose de l'ailette du guidage, du levier d'ailette du guidage, de la douille d'axe, de la couverture, de la couverture arrière, etc. Il peut former ou changer le nombre de remous d'écoulement d'eau pour ajuster la décharge de turbine selon la variation de la charge. Il est également employé à l'arrêt de normale et de secours. La forme, les dimensions, la quantité et la position des 12 ailettes du guidage est semblable à la turbine modèle admise, s'assureront que l'écoulement d'eau ne causera pas la vibration pendant le fonctionnement. Le diamètre d'espacer le cercle de l'ailette du guidage est de 720 millimètres. L'ailette du guidage a la représentation hydraulique de couple de la tendance d'auto-fin dans la marge de la pleine ouverture de s'approcher de l'ouverture à vide. L'ouverture maximum de l'ailette du guidage aura certaine marge. Le bloc d'arrêt est équipé pour chaque ailette du guidage, l'ailette du guidage peut être commandée pour balancer avec certaine gamme et ne frappera pas avec d'autres ailettes du guidage quand le fusible est cassé. L'ailette du guidage est faite de ZG06Cr13Ni4Mo, elles sera interchangeable. Chaque ailette du guidage est usinée avec précision ; la ligne entrante en contact des ailettes du guidage adjacentes sera de finition pour assurer le contact parfait de toutes les ailettes du guidage sous l'état se fermant afin de réduire la fuite de l'eau. Les incidences pour l'axe d'ailette du guidage et l'axe de distributeur sont les incidences de glissement auto-lubrifiées ; la chaussure de rapport adopte le matériel complexe arrière en acier. Couvercle et boulon d'embout de levier d'ailette du guidage d'utilisation pour ajuster et garder la position de chaque ailette du guidage à la couverture et à la couverture arrière. Le cachetage est situé sur l'axe d'ailette du guidage supérieur pour couper l'écoulement. L'anneau de contrôle est soudé par la plaque d'acier dans son ensemble. Le rail de guidage circulaire et câblage du plat avec lubrifier la représentation sont placés sur le fond de l'anneau de contrôle. L'anneau de contrôle a assez de force et la rigidité, ne se produira pas recourbement excessif devant déséquilibrer l'effort du servomoteur.

4. Coureur

Le coureur est moulé et soudé dans son ensemble, la couronne, la bande et la lame est faite d'acier inoxydable ZG06Cr13Ni4Mo qui a la représentation parfaite de l'anti-cavitation, anti-corrosif et soudable. La forme de chaque lame de coureur sera usinée selon GB/T standard 10969" des caractéristiques pour des composants de passage de l'eau des turbines hydrauliques ». Le coureur est soudé et soumis à un traitement thermique selon des spécifications spéciales, à condition de l'inspection non destructive selon la norme relative. Le coureur est sujet à l'équilibre statique examinant après usinage. Dix trous Φ24 sont trouvés sur la couronne de coureur afin de réduire la pression appliquée sur le coureur par l'eau.

5. Cachetage principal de service d'axe

Le cachetage principal de service d'axe emballe l'ensemble, situé sur le passage principal d'axe par la couverture. Le cachetage de service est étroit, antifriction, simple, facile à observer, entretien et pour remplacer. L'anneau de port d'acier inoxydable est localisé où l'axe principal entrant en contact avec l'emballage. L'emballage est fait de PTFE renforcé, antifriction, anti-corrosif.

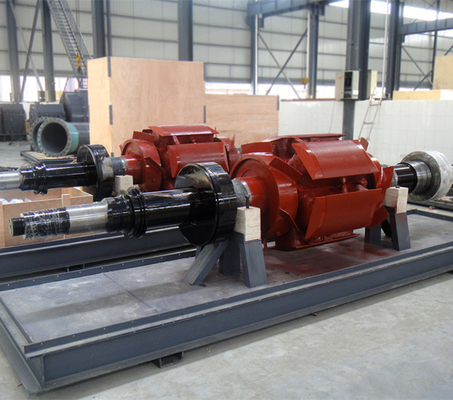

6. Pièce principale d'axe

Il se compose de l'axe, du volant, etc. principaux. Ce type d'unité génératrice de puissance hydraulique adopte la construction de quatre points d'appui. L'axe principal est fait d'acier de construction de carbone de la qualité 45#. La coupure moulée à disque de volant stabilise l'unité en s'ajustant. Reliez l'axe principal et le coureur par clé plate pour satisfaire l'interchangeable. Reliez la turbine et le générateur par le coupleur de ressort pour l'installation facile.

7. Ensemble de tube d'ébauche

L'ensemble de tube d'ébauche se compose du tuyau de communication d'admission d'air, coude de tube d'ébauche et le cône de tube d'ébauche, guident l'écoulement d'eau dans le courant inférieur, se servent de l'énergie potentielle de l'écoulement d'eau à la taille d'aspiration, réutilisent l'énergie cinétique principale de l'écoulement au débouché de coureur par sa diffusion. Toute la bride se reliante sera scellée, profondeur immergée de tube d'ébauche ne sera pas moins de 30cm pour empêcher le tube d'ébauche entrant d'air. Dispositif d'admission d'air : De l'air naturel est rempli pour s'abaisser du coureur par le dessus du tube d'ébauche pour assurer le fonctionnement régulier de la turbine quand l'ailette du guidage sous l'ouverture partielle.

8. Incidence

L'incidence avant est incidence de glissement poussée radiale pour soutenir la charge radiale et axiale. Le disque poussé tournent, le passage d'huile par l'approvisionnement de panneau d'huile puis se refroidissant et lubrifiant pour la chaussure de rapport de chaussure et de palier de butée. Le refroidisseur est situé au fond du rapport pour réduire la température. L'eau de refroidissement est de réservoir d'eau propre, pression d'eau est 0,15 à 0.2MPa. Le filtre d'eau est situé dans la tuyauterie de refroidissement. Deux thermomètres sont situés sur l'incidence avant pour diriger la température de la chaussure poussée et soutenir la chaussure.

Le rapport arrière est incidence radiale pour soutenir la charge radiale. Le disque d'huile portent l'huile pour la lubrification. Un thermomètre est situé pour diriger la température de soutenir la chaussure. Le dispositif de refroidissement est situé au fond.

Employez l'huile de la turbine 46# pour soutenir la lubrification.

9. Ensemble de servomoteur

Il se compose de l'anneau de servomoteur, de fourchette et de contrôle.

Le gouverneur ajuste l'ouverture de l'ailette du guidage par l'anneau de servomoteur, de fourchette et de contrôle selon le changement de la charge.

10. Indicateur de pression et mesure de vide

L'indicateur de pression est situé sur le point de droit en spirale pour observer la pression dans le cas en spirale. La mesure de vide est située sur le coude de tube d'ébauche pour observer le degré de vide. Des valves seront équipées sur l'indicateur de pression et la tuyauterie de mesure de vide pour la fin et ouvrir la tuyauterie.

11. Dispositif de freinage

Il adopte 2 freins à piston hydrauliques, pression de service est 0.5~0.7 MPA.

Adoptez le principe hydraulique pour le frein. Fournissez l'huile par le tuyau d'acier sans couture au frein, poussez le frein pour frotter le volant pour arrêter l'unité. Au cas où il y aurait fuite d'huile pendant le fonctionnement, adoptez la méthode appropriée pour la résoudre, comme pour serrer l'écrou lâche par la clé ou pour remplacer le matériel de cachetage. La course du piston est 25mm. Adopt freinant seulement quand baisses de vitesse d'unité à en-dessous de 30 % de vitesse nominale !

12. Canalisations d'assainissement de scellage d'axe principal : L'eau de fuites du cachetage principal d'axe sera vidangée par le tuyau de galvanomètre placé sur la turbine, puis a vidangé au tube d'ébauche ou au rassemblement bien par le tuyau d'acier préparé par l'utilisateur.

FAQ

Est-ce que Q1, quelle turbine je devrais choisir ?

Veuillez me dire la charge d'eau, débit, fréquence, puissance totale vous le besoin

, tension, sur la grille ou outre d'opération de grille, nous proposerons une solution.

Q2, peut votre usine fournissent tout l'équipement pour la génération d'hydroélectricité ?

Oui, nous pouvons te fournir des turbines, des hydraulique-générateurs, des régulateurs de pression, des roues de turbine, des panneaux de commande, des transformateurs, des systèmes de contrôle et plus.

Q3, pouvez-vous faire la CPE pour une usine d'énergie hydroélectrique ?

Oui, nous pouvons fournir le GUICHETIER et des services de CPE comprenant la mesure, la conception, la fabrication, la construction, la fabrication, la commission, l'inspection, remplacement et rénovation de coureur d'entretien/mise à jour/amélioration/réparation/rénovation des turbines/des générateurs comprenant des incidences, des phoques pour des pièces et des parties fondamentales, nous enverrons des techniciens et des travailleurs pour installer l'équipement.

Q4, votre société est-elle une société commerciale ou un fabricant ?

Nous sommes un fabricant des turbos-générateur hydrauliques et avons commencé à favoriser le marché international en 2013. Notre usine est située dans Sichuan, où la garde et l'hydroélectricité de l'eau de la Chine est la plus développée. Accueil pour visiter notre usine en Chine.

Q5, ce qui est un MOQ acceptable ?

Pour ce produit, notre MOQ acceptable est 1 réglé.

Q6, de quelle longueur est le délai de livraison ?

Les délais de livraison s'étendent de 15 jours à 6 mois selon le modèle que vous achetez.
