Générateur hydroélectrique de 750 kW Pelton Micro 90m tête d'eau 94% d'efficacité
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wawushan |
| Certification: | ISO9000 |
| Numéro de modèle: | CJA-050 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 180 jours wordking |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | mois 1+unit+4 |
|
Détail Infomation |
|||
| Le coureur: | Acier inoxydable | aube directrice: | Acier inoxydable |
|---|---|---|---|
| BEC: | Unique | Disposition: | Légères |
| Efficacité: | 940,0% | Fréquence: | 50 Hz/60 Hz |
| Rotation: | 500rpm | charge d'eau: | 90m |
| Flux d'eau: | 10,06 m3/s | ||
| Mettre en évidence: | générateur hydraulique micro de roue du pelton 750kw,Générateur hydraulique 90m de micro de roue de Pelton,Générateur de roue de pelton d'efficacité de 94% petit |
||
Description de produit
Générateur hydroélectrique de 750 kW Micro-eau Hydro Pelton Turbine à eau 90m
Je suis...Introduction HTurbine hydraulique Pelton
La turbine hydraulique d'impact est une sorte de moteur principal hydraulique dont la ligne centrale du jet de travail est tangente au cercle de lancer du coureur, et les lames du coureur sont composées d'une série de seaux en forme de double bol.Selon la disposition de l'arbre principal, il est divisé en deux types d'arbre horizontal et d'arbre vertical, quel que soit le type de coureur toujours situé dans l'atmosphère.Ce type de turbine convient aux centrales hydroélectriques à haute tête et à faible débit.

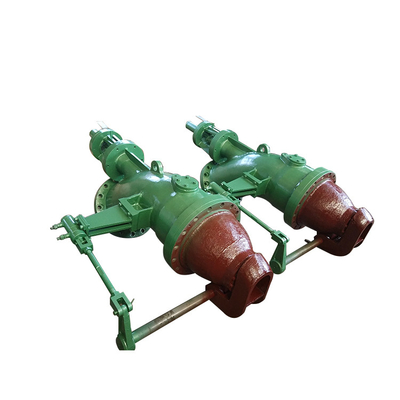

1. Dispositif de régulation de la buse et du débit (lance)
Une buse est utilisée pour augmenter l'énergie cinétique de l'eau qui va frapper les seaux ou les pales fixés au coureur.
La quantité d'eau qui frappe les seaux est contrôlée par une lance installée à l'intérieur de l'embout et qui régule le débit de l'eau qui va frapper les pales du coureur.Une buse contenant une lance est représentée sur la figure ci-dessous.

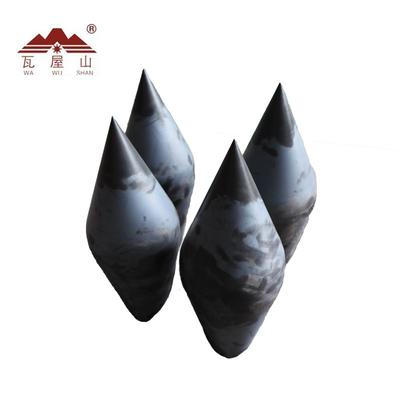

La lance est une aiguille conique présente dans la buse.
Lorsque la lance est déplacée vers l'arrière, le débit d'eau augmente et quand elle est poussée vers l'avant, le débit d'eau diminue.
2Le coureur et les seaux.
Le coureur est une partie tournante de la turbine, un disque circulaire sur la périphérie duquel sont fixés un certain nombre de seaux uniformément espacés.
Les seaux sont constitués de deux bols hémisphériques reliés entre eux.
Le séparateur divise le jet d'eau qui frappe les seaux en deux parties égales et le jet d'eau sort au bord extérieur du seau.
Les seaux sont conçus de telle sorte que le jet d'eau frappe les seaux, déviés de 160 degrés à 170 degrés.
Les seaux de la turbine Pelton sont constitués de fonte, de bronze ou d'acier inoxydable.
3Le boîtier.
Il empêche les éclaboussures d'eau et aide à décharger l'eau vers la piste de course.
Des plaques en fonte ou en acier fabriquées sont utilisées pour fabriquer le boîtier du générateur de turbine hydraulique à pelton de 1000 kW.
4- Je suis en train de rompre.
Lorsque le jet d'eau est complètement fermé en poussant la lance en avant, la quantité d'eau qui frappe le coureur devient nulle.Mais le coureur continue à se déplacer en raison de l'inertie du coureur.
Afin d'arrêter le coureur dans les plus brefs délais, une petite buse est fournie qui dirige le jet d'eau à l'arrière des pales.Ce jet d'eau utilisé pour arrêter le coureur de la turbine est appelé jet de rupture.
| Les États membres doivent fournir les informations suivantes:Unité de générateur à turbine Pelton | Générateur | Puissance par unité (kw) | |||||
| Turbine | |||||||
| Le type | Cap de l'eau | Décharge (m3/s) | Résultats (kw) | Velocité (r/min) | Le type | Capacité (kw) | |
| Les États membres doivent fournir aux autorités compétentes les informations suivantes: | 200 | 0.232 | 383.2 | 750 | Les pièces d'équipement doivent être équipées d'un dispositif d'éclairage. | 320 | 358.3 |
| 220 | 0.243 | 440.5 | SFW400-8/850 | 400 | 414.1 | ||
| 240 | 0.254 | 502 | Le nombre de pièces de rechange doit être le même que le nombre de pièces. | 500 | 474.4 | ||
| 260 | 0.264 | 572 | 1000 | Le nombre de pièces de rechange doit être le même que le nombre de pièces. | 500 | 540.5 | |
| 280 | 0.274 | 643.5 | Le nombre d'étoiles est déterminé par la méthode suivante: | 630 | 608.1 | ||
| 300 | 0.284 | 714.6 | Le nombre d'étoiles est déterminé par la méthode suivante: | 630 | 675.3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | Les pièces de rechange doivent être soumises à la procédure suivante: | 160 | 162.9 |
| 300 | 0.0896 | 200.4 | Le nombre d'émissions de CO2 | 200 | 185.8 | ||
| 325 | 0.0932 | 225.8 | Le nombre d'émissions de CO2 | 200 | 209.3 | ||
| 350 | 0.0969 | 252.8 | Le nombre d'étoiles de la série SFW250-8/740 | 250 | 235.1 | ||
| 375 | 0.1005 | 279.8 | Le nombre d'étoiles de la série SFW250-8/740 | 250 | 260.2 | ||
| 400 | 0.103 | 309 | 1000 | Le nombre d'étoiles de la série SFW250-8/740 | 250 | 287.4 | |
| 425 | 0.1077 | 341.3 | Le nombre d'étoiles est déterminé par la fréquence d'exposition. | 320 | 320.1 | ||
| 450 | 0.1098 | 368.4 | Le nombre d'étoiles est déterminé par la fréquence d'exposition. | 320 | 345.5 | ||
| 500 | 0.119 | 496 | Le nombre de pièces de rechange doit être le même que le nombre de pièces. | 500 | 456 | ||
| 600 | 0.131 | 650 | Le nombre d'étoiles est déterminé par la méthode suivante: | 630 | 610 | ||
| 700 | 0.141 | 823 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 800 | 770 | ||
| Le cas échéant, la décision de la Commission est rejetée. | 260 | 0.261 | 572 | 750 | Le nombre de pièces de rechange doit être le même que le nombre de pièces. | 500 | 526 |
| 280 | 0.271 | 636 | Le nombre d'unités d'équipement | 630 | 585 | ||
| 300 | 0.28 | 700 | Le nombre d'unités d'équipement | 630 | 651 | ||
| 320 | 0.289 | 766 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 800 | 712 | ||
| 340 | 0.298 | 834 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 800 | 775 | ||
| 360 | 0.307 | 899 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 800 | 836 | ||
| 380 | 0.315 | 968 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 1000 | 900 | ||
| 400 | 0.327 | 1093 | 1000 | Le nombre d'unités d'équipement | 1000 | 1021.9 | |
| 420 | 0.335 | 1159 | Le nombre d'unités d'équipement | 1000 | 1189 | ||
| 440 | 0.343 | 1287 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 1250 | 1203.3 | ||
| 460 | 0.351 | 1382 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 1250 | 1292.2 | ||
| 480 | 0.359 | 1476 | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | 1250 | 1380.1 | ||
| 500 | 0.366 | 1567 | Les pièces de rechange doivent être soumises à la procédure suivante: | 1600 | 1465.1 | ||
vue d'ensemble
1, Direction de rotation si l'on regarde du point de vue de l'extrémité de la turbine.
2, Nombre de buses Z=2
3, Temps de fermeture de la buse = 20 à 30 s
4, Temps de réponse du déflecteur = 3S à 5S
5Je suis un coureur.
(1) Matériau 0Cr13Ni5Mo;
(2) Nombre de seau 18;
(3) Travail de fabrication en blocs de coulée + usinage + polissage
6, puits principal
(1) Matériau 20SiMn en pièce avec générateur
7, parenthèse
(1) Type Pièces soudéses
(2) Matériau Q235
8- Une buse.
(1) Type Opération sous pression hydraulique
(2) Matériau 02Cr13;
3) Numéro 2
Spécification
| Nom | Générateur de turbine hydroélectrique Pelton de 750 kW |
| Tête d'eau | 90m |
| Diamètres du coureur | 0.5 m |
| Capacité | 750 kW |
| Fréquence | 50 Hz |
| Voltage du générateur | Pour les appareils électriques |
| Modèle de mise en page | verticale |
| Matériau (couteaux) | Acier inoxydable ZG0Cr13Ni4Mo |
| L' excitation | Ne pas utiliser de pinces |
| Isolement du générateur | Résultats de l'enquête |
| Durée de vie | 50 ans |
