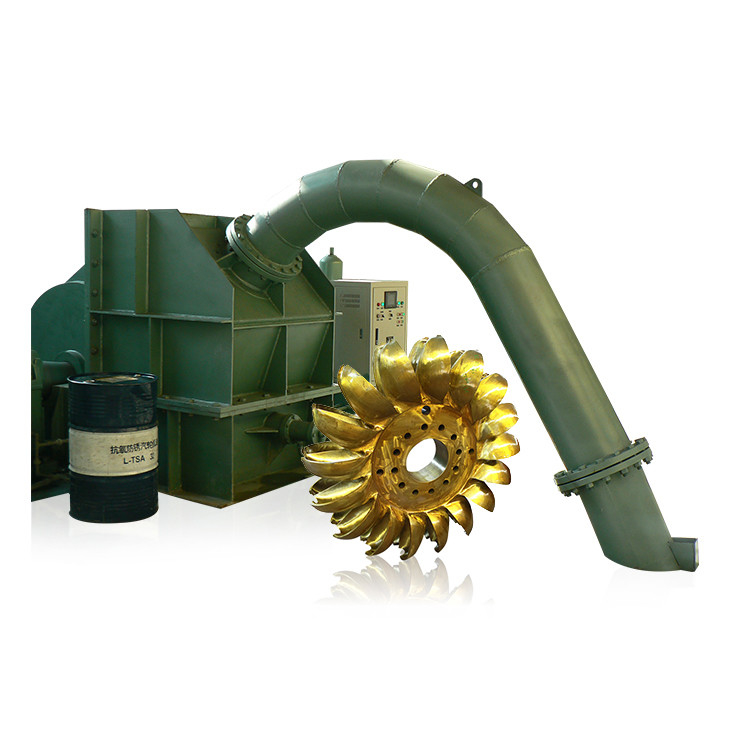

Turbine hydraulique principale 50HZ de la verticale 100m Pelton sur le cerceau 5000RPM
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wawushan |
| Certification: | ISO9000 |
| Numéro de modèle: | CJA-058 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 180 jours wordking |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | mois 1+unit+4 |
|
Détail Infomation |
|||
| coureur: | Acier inoxydable | ailette du guidage: | Acier inoxydable |
|---|---|---|---|
| bec: | 1 | efficacité: | 92,50% |
| Fréquence: | 50Hz | Rotation: | 5000RPM |
| charge d'eau: | 100 m | ||
| Mettre en évidence: | turbine hydraulique principale de 100m Pelton,Turbine hydraulique 5000RPM de Pelton,Turbine verticale du pelton 5000RPM |
||
Description de produit
Tête hydraulique de turbine de Pelton 100m au-dessus de 50HZ sur le cerceau Sri Lanka
1. Équipez et coulez d'un gicleur disposition de réglementation (la lance)
Le bec est employé pour augmenter l'énergie cinétique de l'eau qui va heurter les seaux ou les palettes fixés au coureur.
La quantité de l'eau qui heurte les seaux est commandée par la lance. La lance est installée à l'intérieur du bec et règle l'écoulement de l'eau qui va heurter sur les palettes du coureur. Un bec contenant la lance est montré dans la figure donnée ci-dessous.
La lance est un présent conique d'aiguille dans le bec. Elle est actionnée par une roue de main ou automatiquement dans une direction axiale.
Quand la lance est de déplacer vers l'arrière le débit des augmentations de l'eau et quand c'est poussé en avant le débit des diminutions de l'eau.
2. Coureur et seaux
Le coureur est une pièce en rotation de la turbine. C'est un disque circulaire sur la périphérie dont un certain nombre de seaux ont également espacé sont fixés.
Les seaux sont faits par deux la cuvette qu'hémisphérique s'est joints ensemble. Chaque les seaux ont un mur entre la cuvette deux hémisphérique appelée le diviseur.
Le diviseur dédouble le jet de l'eau heurtant les seaux dans deux parts égales et le jet de l'eau sort au bord externe du seau.
Les seaux sont conçus de telle manière que le jet de grève de l'eau les seaux, guidé par 160 degrés à 170 degrés.
Les seaux de la turbine de Pelton se composent de la fonte, moulent le bronze en acier ou l'acier inoxydable.
3. Enveloppe
Il empêche l'éclaboussement de l'eau et des aides pour décharger l'eau à la course de traînée. Il agit également en tant qu'une sauvegarde dans le cas de n'importe quel accident se produit.
La fonte ou les plaques d'acier fabriquées sont employées pour faire l'enveloppe du générateur de turbine hydraulique du pelton 1000kw.
4. Rupture du jet
Quand le jet de l'eau est complètement fermé en poussant la lance dans la direction en avant que la quantité de l'eau frappant le coureur devient zéro. Mais le coureur maintient toujours le déplacement dû à l'inertie du coureur.
Afin d'arrêter le coureur dans le temps le plus court possible on fournit un petit bec qui dirige le jet de l'eau au fond des palettes. Ce jet de l'eau utilisé pour arrêter le coureur de la turbine s'appelle rupture du jet.
Spécifications
| Nom | Générateur de turbine hydro-électrique de Pelton |
| Charge d'eau | 100m |
| Écoulement d'eau | ³ /s de 0,9 m |
| Capacité | 700 KILOWATTS |
| Fréquence | 50HZ |
| Tension de générateur | 400V |
| Modèle de disposition | verticale |
| Matériel (lames) | Acier inoxydable ZG0Cr13Ni4Mo |
| Excitation | Sans brosse |
| Isolation de générateur | F/F |
| Durée de vie | 50 ans |
Nous obtenons plus de 100 machines d'ensembles pour le processus de fabricant comprenant la machine de développement et la machine d'essai. Nous pouvons turbine de Francis de fabricant, turbine de pelton, turbine de turgo, turbine de Kaplan, générateur synchrone, régulateur de vitesse, excitor sans brosse, matériel hydraulique etc. avec la capacité de groupe électrogène de turbine d'unité sous 20MW.
