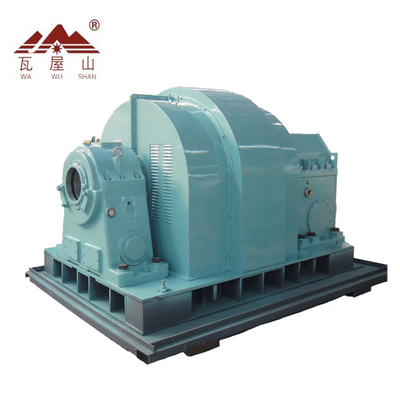

charge d'eau hydraulique du générateur 120m de turbine de 1200kw Pelton de bec de roue simple hydraulique de Pelton
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wawushan |
| Certification: | ISO9000 |
| Numéro de modèle: | CJA-051 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 180 jours wordking |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | mois 1+unit+4 |
|
Détail Infomation |
|||
| aube directrice: | Acier inoxydable | Une buse: | Unique |
|---|---|---|---|
| Disposition: | Légères | Efficacité: | 96.3 % |
| Fréquence: | 50 Hz | La rotation: | Pour les véhicules à moteur |
| charge d'eau: | 120M | Flux d'eau: | 1.27 m3/s |
| Mettre en évidence: | turbine hydraulique de 1200kw Pelton,Générateur hydraulique de bec de roue simple de Pelton,générateur de turbine du pelton 1200kw |
||
Description de produit
Turbine hydraulique de 1200 kW pour la tête d'eau 120m 50HZ sur ceinture

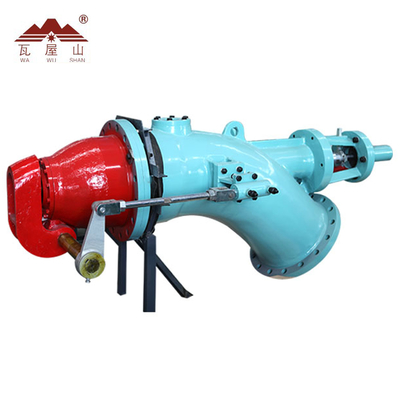

1. Dispositif de régulation de la buse et du débit (lance)
Une buse est utilisée pour augmenter l'énergie cinétique de l'eau qui va frapper les seaux ou les pales fixés au coureur.
La quantité d'eau qui frappe les seaux est contrôlée par une lance installée à l'intérieur de l'embout et qui régule le débit de l'eau qui va frapper les pales du coureur.Une buse contenant une lance est représentée sur la figure ci-dessous.
La lance est une aiguille conique présente dans la buse.
Lorsque la lance est déplacée vers l'arrière, le débit d'eau augmente et quand elle est poussée vers l'avant, le débit d'eau diminue.
2Le coureur et les seaux.
Le coureur est une partie tournante de la turbine, un disque circulaire sur la périphérie duquel sont fixés un certain nombre de seaux uniformément espacés.
Les seaux sont constitués de deux bols hémisphériques reliés entre eux.
Le séparateur divise le jet d'eau qui frappe les seaux en deux parties égales et le jet d'eau sort au bord extérieur du seau.
Les seaux sont conçus de telle sorte que le jet d'eau frappe les seaux, déviés de 160 degrés à 170 degrés.
Les seaux de la turbine Pelton sont constitués de fonte, de bronze ou d'acier inoxydable.

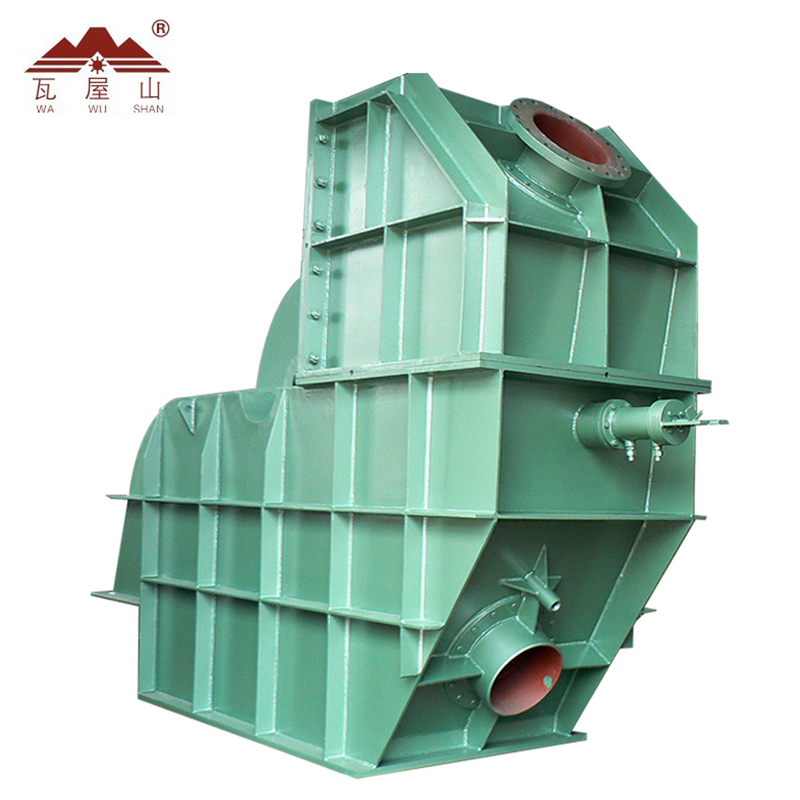

3Le boîtier.
Il empêche les éclaboussures d'eau et aide à décharger l'eau vers la piste de course.
Des plaques de fonte ou d'acier fabriquées sont utilisées pour fabriquer le boîtier du générateur de turbine hydraulique à pelton de 1000 kW.
4- Je suis en train de rompre.
Lorsque le jet d'eau est complètement fermé en poussant la lance en avant, la quantité d'eau qui frappe le coureur devient nulle.Mais le coureur continue à se déplacer en raison de l'inertie du coureur.
Afin d'arrêter le coureur dans les plus brefs délais, une petite buse est fournie qui dirige le jet d'eau à l'arrière des pales.Ce jet d'eau utilisé pour arrêter le coureur de la turbine est appelé jet de rupture.
Spécification
| Nom | Générateur de turbine hydroélectrique Pelton de 1200 kW |
| Tête d'eau | 120 m |
| Flux d'eau | 1.27 m3/s |
| Capacité | 1200 kW |
| Fréquence | 50 Hz |
| Voltage du générateur | Pour les appareils électriques |
| Modèle de mise en page | verticale |
| Matériau (couteaux) | Acier inoxydable ZG0Cr13Ni4Mo |
| L' excitation | Ne pas utiliser de pinces |
| Isolement du générateur | Résultats de l'enquête |
| Durée de vie | 50 ans |
Pourquoi nous avoir choisis?
1Plus de 20 ans d'expérience dans l'industrie, installation et mise en service de plus de 150 équipements chaque année
2Fournir une proposition complète pour une centrale hydroélectrique de l'eau au fil
3- Une expérience approfondie dans la mise en œuvre de projets de centrales électriques étrangères tels que la France, le Japon, les États-Unis, l'Afrique du Sud, le Sri Lanka, l'Iran, l'Asie du Sud-Est
4Conception et fabrication de générateurs hydroélectriques à tension de 400 V,6.3KV. avec une puissance supérieure à 1000 kW à 400V
Nous obtenons plus de 100 ensembles de machines pour le processus de fabrication, y compris la machine de traitement et la machine d'essai.générateur synchrone, régulateur de vitesse, excitateur sans pinceau, matériel hydraulique, etc. avec unité de générateur de turbine de capacité inférieure à 20 MW.
La société obtient 11 brevets et de nombreux prix de l'autorité officielle, nous obtenons également le certificat de QMS ISO9001 (2008).Notre société obtient une bonne coopération technique et de développement avec l' université du SichuanNous sommes sous-traitants de certains fabricants de générateurs de turbines à eau célèbres tels que DEC: Chongqing Water Turbine Works co., LTD, etc.
Nous obtenons un bon soutien technique de l'université et de l'entrepreneur qui nous permettent d'être un meilleur fabricant avec de fortes compétences technologiques et une riche expérience de projet.
