Turbine Pelton verticale à injecteur unique
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wawushan |
| Certification: | ISO9001 |
| Numéro de modèle: | CJA-004 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 180 jours wordking |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | mois 1+unit+4 |
|
Détail Infomation |
|||
| Coureur: | Acier inoxydable | aube directrice: | Acier inoxydable |
|---|---|---|---|
| Ajutage: | Célibataire | Mise en page: | Horizontal |
| Efficacité: | 90,0% | diamètre de coureur: | 0,5 m |
| Rotation: | 1000 tr / min | Tension: | 400 V |
| Mettre en évidence: | turbine verticale de Pelton de bec simple,Turbine verticale de 1000RPM Pelton,Générateur de turbine de l'eau du pelton 1000RPM |
||
Description de produit

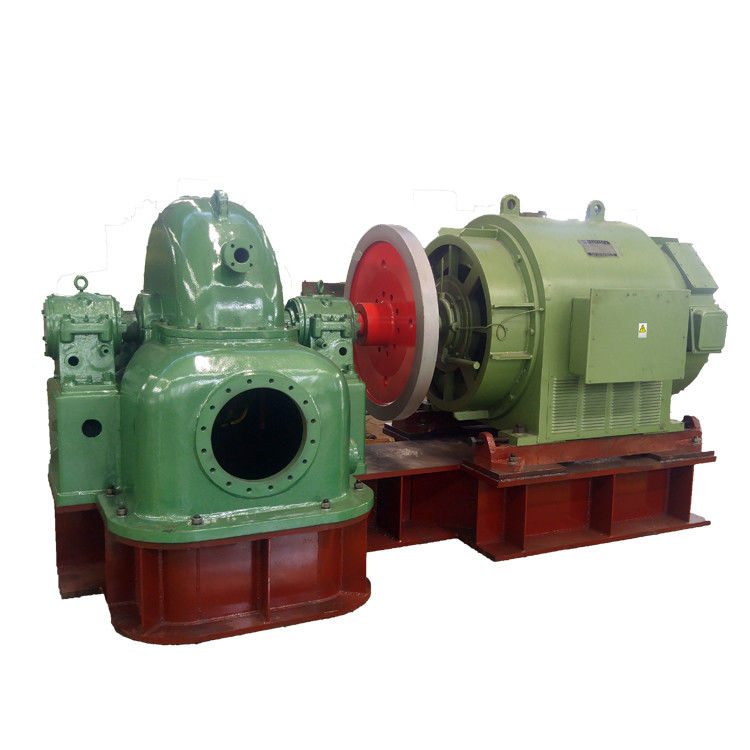

Générateur hydraulique vertical de turbine de 300kw Pelton pour la centrale hydroélectrique micro
Turbine Pelton verticale à buse unique, Micro Mini petite eau, Francis Pelton Turgo Kaplan, Hydro-Hydraélectrique
aperçu
Une turbine Pelton ou roue Pelton est un type de turbine fréquemment utilisé dans les centrales hydroélectriques. Ces turbines sont généralement utilisées pour les sites avec des hauteurs de chute supérieures à 1 000 mètres.
Lorsqu'il est utilisé pour produire de l'électricité, il y a généralement un réservoir d'eau situé à une certaine hauteur au-dessus de la turbine Pelton. L'eau s'écoule ensuite à travers la conduite forcée jusqu'à des buses spécialisées qui introduisent de l'eau sous pression dans la turbine. Pour éviter les irrégularités de pression, la conduite forcée est équipée d'un réservoir tampon qui absorbe les brusques fluctuations de l'eau qui pourraient altérer la pression. Contrairement aux autres types de turbines qui sont des turbines à réaction, la turbine Pelton est connue sous le nom de turbine à impulsion. Cela signifie simplement qu'au lieu de se déplacer sous l'effet d'une force de réaction, l'eau crée une impulsion sur la turbine pour la faire bouger.
1. Dispositif de régulation de buse et de débit (lance)
La buse est utilisée pour augmenter l'énergie cinétique de l'eau qui va frapper les seaux ou les aubes fixées au canal.

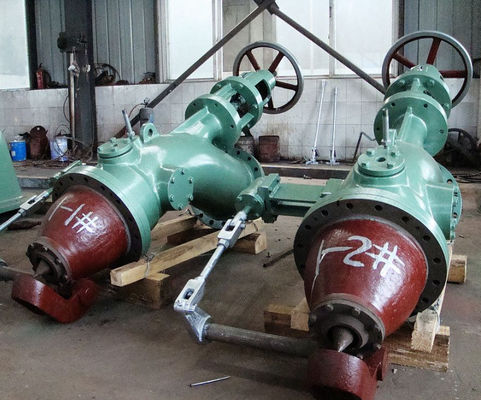

la quantité d'eau qui frappe les seaux est contrôlée par une lance. La lance est installée à l'intérieur de la buse et régule le débit d'eau qui va frapper les aubes du coureur. Une buse contenant une lance est représentée dans la figure ci-dessous.
la lance est une aiguille conique présente dans la buse. Il est actionné par un volant ou automatiquement dans le sens axial.
Lorsque la lance recule, le débit d'eau augmente et lorsqu'elle est poussée vers l'avant, le débit d'eau diminue.
2. Coureur et seaux
Le coureur avec des godets est représenté dans la figure ci-dessous.
Le coureur est une partie rotative de la turbine. Il s'agit d'un disque circulaire à la périphérie duquel sont fixés un certain nombre de godets régulièrement espacés.
Les seaux sont constitués de deux bols hémisphériques réunis. Chaque seau a une paroi entre deux bols hémisphériques appelé séparateur.
Le séparateur divise le jet d'eau frappant les seaux en deux parties égales et le jet d'eau sort par le bord extérieur du seau.
Les seaux sont conçus de telle manière que le jet d'eau frappe les seaux, dévié de 160 degrés à 170 degrés.
Les augets de la turbine Pelton sont constitués de fonte, de fonte d'acier, de bronze ou d'acier inoxydable.
3. Boîtier :

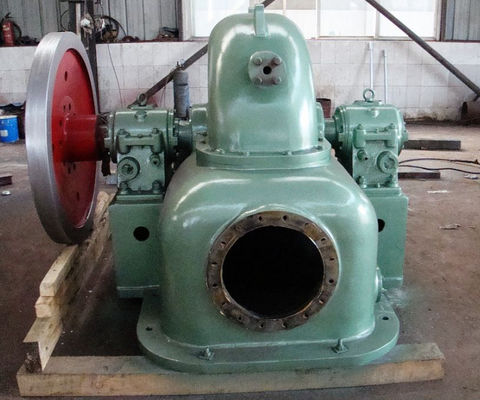

Le revêtement extérieur de cette turbine est appelé carter. La turbine Pelton avec le boîtier est représentée dans la figure ci-dessous.
4. Casser le jet
Lorsque le jet d'eau est complètement fermé en poussant la lance vers l'avant, la quantité d'eau frappant le coureur devient nulle. Mais le coureur continue de bouger en raison de son inertie.
Spécification
| Nom | Générateur de turbine hydraulique Pelton 300kw |
| Tête d'eau | 100m |
| Diamètres des coureurs | 0,38m |
| Capacité | 300KW |
| Fréquence | 50HZ |
| Tension du générateur | 400V |
| Modèle de mise en page | verticale |
| Matériel (lames) | Acier inoxydable ZG0Cr13Ni4Mo |
| Excitation | Sans balais |
| Isolation du générateur | F/F |
| Durée de vie | 50 ans |
Pourquoi nous choisir ?
1. Plus de 20 ans d'expérience dans l'industrie, installez et mettez en service plus de 150 équipements chaque année
2. Fournir une proposition complète pour la centrale hydroélectrique, de l'eau au câble
3. Expérience abondante dans la mise en œuvre de projets de centrales électriques étrangères telles que la France, le Japon, les États-Unis, l'Afrique du Sud, le Sri Lanka, l'Iran et l'Asie du Sud-Est.
4. Conception et fabrication d'un générateur hydroélectrique avec une tension de 400 V, 6,3 KV. la capacité dépasse 1000kw avec 400V
FAQ
1.Vous êtes une société commerciale ou une fabrication ?
Nous sommes un fabricant de générateurs à turbine hydroélectrique avec plus de 20 ans d'expérience. Notre usine est située dans le Sichuan. Vous prendrez 2 heures de route après avoir atteint l'aéroport de Shuangliu. Visitez notre usine et vous en saurez plus sur nous.
2.Quel type de turbine hydraulique dois-je choisir ?
Nous avons besoin de connaître la hauteur d'eau, le débit, le niveau de tension, la fréquence, le fonctionnement en réseau ou hors réseau, le niveau d'automatisation de votre part pour trouver la solution.
3 : Pouvez-vous faire l’EPC pour la centrale hydroélectrique ?
Oui, nous pouvons concevoir, produire et installer l'équipement, nous enverrons des technologues et des travailleurs pour installer l'équipement.
