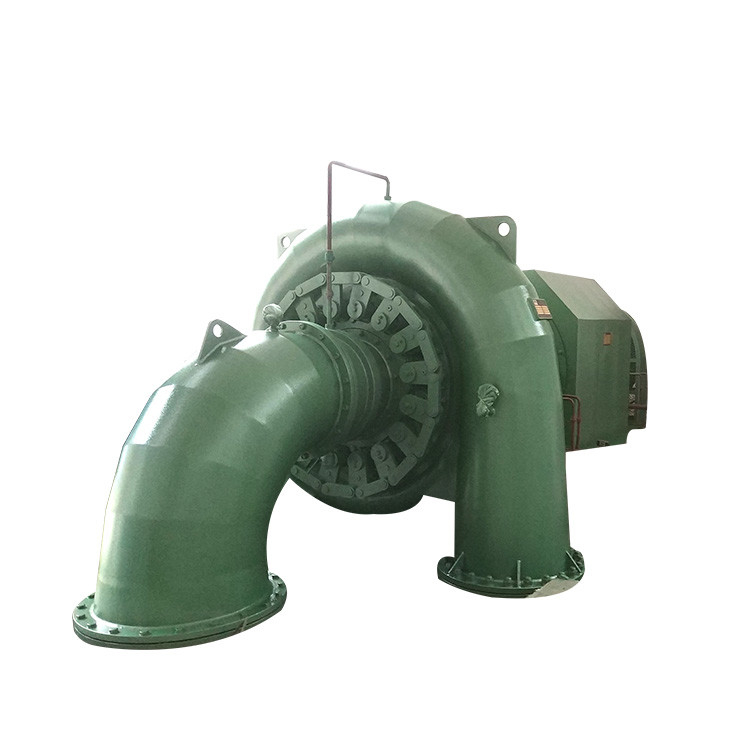

4Générateur de turbine hydraulique Francis de 0,5 MW pour centrale hydroélectrique

Résumé

Le Fr.La turbine ancis comble un grand écart entre les turbines Pelton et Kaplan et est largement utilisée.Leur puissance de sortie peut être calculée à partir de la tête d'eau et du débit et varie généralement de 10 à plus de 700 mégawattsL'un des avantages distincts de la turbine Francis par rapport aux autres turbines à eau est qu'elle peut également être utilisée comme pompe à eau, ce qui la rend idéale pour un système de stockage par pompage.

1- De l'eau à l'intérieuret partie

La partie d'entrée d'eau est constituée d'une vanne qui sert à fermer l'appareil dans l'eau statique lorsqu'il doit s'arrêter.Il est également utilisé pour fermer l'unité et couper le débit d'eau dans l'eau dynamique lorsque l'unité est en urgence.Le distributeur de la turbine est en panne.

2- Un boîtier en spirale.

Le boîtier en spirale est une pièce de soudage, équipée d'une palette de guidage fixe.Cas spirale doit faire de l'eau devenir nombre de tourbillon de l'écoulement de l'eau et de l'eau de guidage à couler régulièrement dans l'appareil de guider lames et coureur le long de la circonférenceIl est équipé d'une soupape de dégagement d'air au sommet de la coque en spirale pour évacuer l'air lors du remplissage de l'eau au départ.

3Distributeur de turbine

Il est constitué d'une palpe de guidage, d'un levier de palpe de guidage, d'un manchon d'arbre, d'un couvercle avant, d'un couvercle arrière, etc.Il peut former ou changer le nombre de tourbillons de flux d'eau pour ajuster la décharge de la turbine en fonction de la variation de la chargeIl est également utilisé pour l'arrêt normal et d'urgence. Le manche de l'arbre de vanne de guidage a un anneau O pour l'étanchéité. L'anneau de contrôle est soudé par une plaque d'acier dans son ensemble.Le rail de guidage circulaire et la plaque de câblage avec des performances lubrifiantes sont situés sur la surface inférieure de l'anneau de commande. L'anneau de commande a une résistance et une rigidité suffisantes, il n'y aura pas de flexion excessive due à une contrainte déséquilibrée du servomotor.Dans le cas où le servomotor est en panne, le contrepoids fermera la voilure de guidage par l'action de la gravité.

4Le coureur.

Le coureur est le cœur de la turbine pour transformer l'énergie de l'eau en énergie mécanique.la bande et la lame sont en acier inoxydable ZG06Cr13Ni4Mo, qui présente des performances anti-cavitation parfaites.Les trous sur la couronne du coureur peuvent réduire la pression exercée sur le coureur par l'eau.

5. Assemblage de tubes à courbe

L'assemblage du tube de traction est constitué d'un coude de tube de traction et d'un cône de tube de traction, guide le débit d'eau dans le courant inférieur, utilise l'énergie potentielle du débit d'eau à la hauteur d'aspiration,recycler l'énergie cinétique majeure du débit à la sortie du coureur par sa diffusionToutes les brides de raccordement doivent être scellées, la profondeur d'immersion du tuyau d'aspiration ne doit pas être inférieure à 30 cm pour empêcher l'air de pénétrer dans le tuyau d'aspiration.

6. Le manomètre et le manomètre à vide

Le manomètre est situé sur un boîtier en spirale pour observer la pression dans le boîtier en spirale.

La jauge de vide est placée sur le coude du tuyau pour observer le degré de vide. Des vannes doivent être installées sur les conduites jauge de pression et jauge de vide pour fermer et ouvrir les conduites.

Spécification

Pourquoi nous avoir choisis?

1Plus de 20 ans d'expérience dans l'industrie, installation et mise en service de plus de 150 équipements chaque année

2Fournir une proposition complète pour une centrale hydroélectrique de l'eau au fil

3- Une expérience approfondie dans la mise en œuvre de projets de centrales électriques étrangères tels que la France, le Japon, les États-Unis, l'Afrique du Sud, le Sri Lanka, l'Iran, l'Asie du Sud-Est

4- conception et fabrication de générateurs hydroélectriques à tension de 400 V,6.3KV. avec une puissance supérieure à 1000 kW à 400V

Questions fréquentes

1Vous êtes une société commerciale ou une manufacture?

Nous sommes une usine de générateurs hydrauliques avec plus de 20 ans d'expérience, notre usine est dans le Sichuan vous prendrez 2 heures de route après avoir atteint l'aéroport de Shuangliu,Visitez notre usine pour en savoir plus sur nous..

2Quel type de turbine à eau choisir?

Nous avons besoin de connaître la tête d'eau, débit, niveau de tension, fréquence, sur le réseau ou hors réseau fonctionnement, le niveau d'automatisation de vous pour trouver la solution

3: Pouvez-vous faire l'EPC pour la centrale hydroélectrique?

Oui, nous pouvons concevoir, produire et installer l'équipement, nous enverrons des technologues et des travailleurs pour installer l'équipement.
