turbine hydraulique 550Kw 750kw de roue d'eau de Pelton de turbine de Pelton de charge d'eau de 180m
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wawushan |
| Certification: | ISO9000 |
| Numéro de modèle: | CJA-061 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 180 jours wordking |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | mois 1+unit+4 |
|
Détail Infomation |
|||
| aube directrice: | Acier inoxydable | Bec: | 1 |
|---|---|---|---|
| Efficacité: | 97.3 % | Fréquence: | 60Hz |
| Rotation: | 1500 T/MN | charge d'eau: | 180m |
| Nom: | générateur de roue d'eau de pelton | Caractéristiques: | À grande vitesse \ de haute résistance |
| Mettre en évidence: | Turbine hydraulique 750kw de Pelton,Turbine 550Kw de roue d'eau de Pelton,Turbine hydraulique de solides solubles Pelton |
||
Description de produit

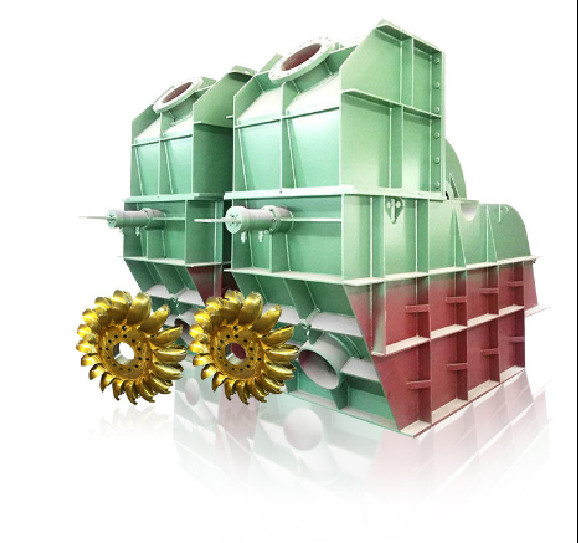

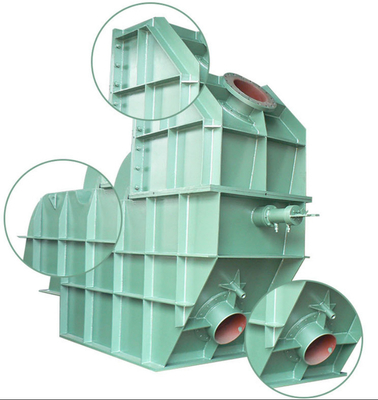

Turbine hydraulique 550Kw 750kw de Pelton
Coureur et seaux
Le coureur est la pièce en rotation de la turbine. C'est un disque avec un certain nombre de seaux également espacés fixes autour de sa périphérie.
Le seau est fait à partir de deux cuvettes hémisphériques s'est joint ensemble. Chaque seau a un mur entre deux cuvettes hémisphériques appelées un aiguillage.
Le diviseur dédouble le jet de l'eau frappant le seau dans deux parts égales, et le jet de l'eau est éjecté du bord externe du seau.
Le seau est conçu de telle manière que l'écoulement de l'eau frappant le seau soit guidé 160 à 170 degrés.
Les lames des turbines de Pelton sont faites de fonte, acier moulé, bronze ou acier inoxydable.
Rupture du jet
Quand l'écoulement d'eau est complètement coupé en poussant la lance en avant, la quantité de l'eau frappant le coureur devient zéro. Mais le coureur continue à déplacer en raison de l'inertie du coureur.
Afin d'arrêter les coureurs dans le temps le plus court possible, un petit bec est fourni, dirigeant l'eau derrière les lames. Le jet d'eau employé pour arrêter la roue de turbine s'appelle un jet de fracture.
| Unité de générateur de turbine de CJA237/475 Pelton | Générateur | Sortie d'unité (kilowatts) | |||||
| Turbine | |||||||
| Type | Charge d'eau (m) | Décharge (³ /s de m) | Sortie (kilowatts) | Vitesse (r/min) | Type | Capacité (kilowatts) | |
| CJA237/475-1*7 | 200 | 0,232 | 383,2 | 750 | SFW320-8/850 | 320 | 358,3 |
| 220 | 0,243 | 440,5 | SFW400-8/850 | 400 | 414,1 | ||
| 240 | 0,254 | 502 | SFW500-8/850 | 500 | 474,4 | ||
| 260 | 0,264 | 572 | 1000 | SFW500-6/850 | 500 | 540,5 | |
| 280 | 0,274 | 643,5 | SFW630-6/990 | 630 | 608,1 | ||
| 300 | 0,284 | 714,6 | SFW630-6/990 | 630 | 675,3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0,086 | 176,3 | 750 | SFW160-8/650 | 160 | 162,9 |
| 300 | 0,0896 | 200,4 | SFW200-8/740 | 200 | 185,8 | ||
| 325 | 0,0932 | 225,8 | SFW200-8/740 | 200 | 209,3 | ||
| 350 | 0,0969 | 252,8 | SFW250-8/740 | 250 | 235,1 | ||
| 375 | 0,1005 | 279,8 | SFW250-8/740 | 250 | 260,2 | ||
| 400 | 0,103 | 309 | 1000 | SFW250-8/740 | 250 | 287,4 | |
| 425 | 0,1077 | 341,3 | SFW320-6/740 | 320 | 320,1 | ||
| 450 | 0,1098 | 368,4 | SFW320-6/740 | 320 | 345,5 | ||
| 500 | 0,119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0,131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0,141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0,261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0,271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0,28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0,289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0,298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0,307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0,315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0,327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021,9 | |
| 420 | 0,335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0,343 | 1287 | SFW1250-6/1180 | 1250 | 1203,3 | ||
| 460 | 0,351 | 1382 | SFW1250-6/1180 | 1250 | 1292,2 | ||
| 480 | 0,359 | 1476 | SFW1250-6/1180 | 1250 | 1380,1 | ||
| 500 | 0,366 | 1567 | SFW1600-6/1180 | 1600 | 1465,1 | ||
Pourquoi choisissez-nous ?
1. Plus de 20 ans d'expérience d'industrie, installent commissionner plus l'équipement de 150 tous les ans
2. Fournissez la proposition complète pour la centrale hydraulique de l'eau pour câbler
3. Une expérience étrangère abondante de mise en ?uvre de projet de centrale telle que la France, Japon, Etats-Unis, Afrique du Sud, Sri Lanka, Iran, Asie du Sud-Est
4. Conception et fabrication de groupe électrogène hydraulique avec la tension 400V, 6.3KV. la capacité dépassent 1000kw avec 400V
La société obtiennent 11 brevets et beaucoup de récompenses de l'autorité officielle, nous obtenons également le certificat de QMS ISO9001 (2008). Notre société obtiennent la bonne coopération au développement technique et avec l'université de Sichuan, l'université de Xihua et la recherche provinciale de R&D de la machine de Sichuan. Nous sommes sous-traitant de certain fabricant célèbre de générateur de turbine de l'eau tel que le DEC : Chongqing Water Turbine Works Cie., Ltd, etc.
Nous obtenons le bon support technique de l'université et de l'entrepreneur qui nous permettent un meilleur fabricant avec la compétence forte de technologie et les expériences riches de projet.
