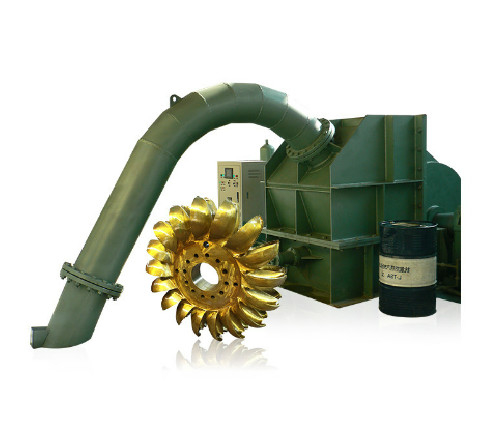

Turbine hydraulique principale 50HZ de la verticale 100m Pelton sur le cerceau 5000RPM
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Wawushan |
| Certification: | ISO9000 |
| Numéro de modèle: | CJA-058 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | contreplaqué |
| Délai de livraison: | 180 jours wordking |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | mois 1+unit+4 |
|
Détail Infomation |
|||
| Coureur: | Acier inoxydable | aube directrice: | Acier inoxydable |
|---|---|---|---|
| Bec: | 1 | Efficacité: | 92,50% |
| Fréquence: | 50HZ | Rotation: | 5000RPM |
| charge d'eau: | 100 m | ||
| Mettre en évidence: | Turbine hydraulique verticale de Pelton,Turbine hydraulique de 50HZ Pelton,générateur hydraulique principal de 100m Pelton |
||
Description de produit
Turbine hydraulique principale 50HZ de la verticale 100m Pelton sur le cerceau 5000RPM
1. Bec et dispositif de réglage d'écoulement (lance)
Les becs sont employés pour augmenter l'énergie cinétique de l'écoulement d'eau qui frappera les palettes ou les lames fixées au coureur.
La quantité de l'eau frappant le seau est commandée par la lance. Une lance est montée à l'intérieur du bec pour régler l'écoulement de l'eau qui frappera les lames de coureur. Le bec contenant la lance est décrit ci-dessous.
La lance est l'aiguille conique dans le bec. Elle est actionnée par le volant de commande ou automatiquement dans la direction axiale.
Quand la lance est déplacée vers l'arrière, le débit des augmentations de l'eau, et quand la lance est poussée en avant, le débit des diminutions de l'eau.
2. Roue et seau
Le coureur est la pièce en rotation de la turbine. C'est un disque avec un certain nombre de seaux également espacés fixes autour de sa périphérie.
Le seau est fait à partir de deux cuvettes hémisphériques s'est joint ensemble. Chaque seau a un mur entre les deux cuvettes hémisphériques, appelées un aiguillage.
Le diviseur dédouble le jet de l'eau frappant le seau dans deux parts égales, et le jet de pousses de l'eau de la jante externe du seau.
Le seau est conçu de telle manière que l'écoulement de l'eau frappe le seau et guide 160 à 170 degrés.
Les lames des turbines de Pelton sont faites de fonte, acier moulé, bronze ou acier inoxydable.

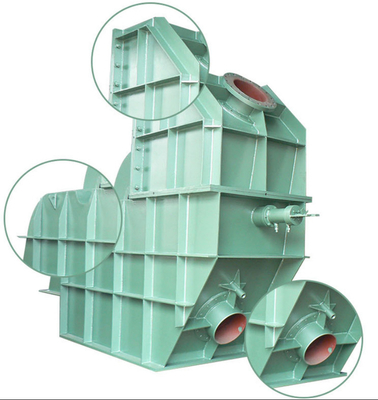

3. Enveloppe
Il garde l'eau de l'éclaboussement et des aides pour vidanger l'eau dans la traînée. Il agit également en tant que protection en cas de n'importe quel accident.
L'enveloppe du hydraulique-générateur de 1000kw Pelton est fonte ou plaque d'acier préfabriquée.
4. Jet cassé
Quand l'écoulement de l'eau est complètement coupé en poussant la lance en avant, la quantité de l'eau frappant le coureur devient zéro. Mais en raison de l'inertie du coureur, le coureur continue à se déplacer.
Afin d'arrêter le coureur dans le temps le plus court possible, un petit bec est à condition que dirige l'eau derrière la lame. Ce type de jet d'eau employé pour arrêter la roue de turbine s'appelle un jet de coupure.
Spécifications
| Nom | Générateur de turbine hydro-électrique de Pelton |
| Charge d'eau | 100m |
| Écoulement d'eau | ³ /s de 0,9 m |
| Capacité | 700 KILOWATTS |
| Fréquence | 50HZ |
| Tension de générateur | 400V |
| Modèle de disposition | verticale |
| Matériel (lames) | Acier inoxydable ZG0Cr13Ni4Mo |
| Excitation | Sans brosse |
| Isolation de générateur | F/F |
| Durée de vie | 50 ans |
Nous obtenons plus de 100 machines d'ensembles pour le processus de fabricant comprenant la machine de développement et la machine d'essai. Nous pouvons turbine de Francis de fabricant, turbine de pelton, turbine de turgo, turbine de Kaplan, générateur synchrone, régulateur de vitesse, excitor sans brosse, matériel hydraulique etc. avec la capacité de groupe électrogène de turbine d'unité sous 20MW.
