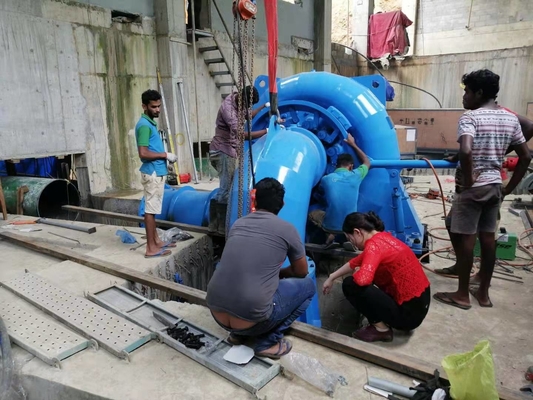

coureur Francis Hydro Turbine 1500kw Francis Turbine vertical de 1.2m

turbine 1500kwHydraulic pour la centrale hydraulique

Aperçu

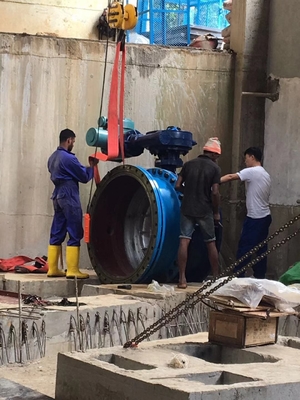

1. Pièces d'admission de l'eau

Les pièces d'admission de l'eau se composent du tuyau de communication, de la soupape d'admission de turbine et du joint de dilatation. La soupape d'admission de turbine est utilisée pour fermer l'unité dans l'eau statique quand l'arrêt du besoin, il est également employé pour fermer l'unité et pour couper l'écoulement d'eau dans l'eau dynamique quand l'unité est en cas d'urgence et distributeur de turbine décomposent. Le joint de dilatation est employé pour compenser l'erreur d'installation et pour aider l'entretien. La valve de drainage de l'eau est située sur le fond. Une extrémité de tuyau de communication est reliée à la soupape d'admission de turbine ; une autre extrémité est reliée au tuyau de la centrale (soudée au site).

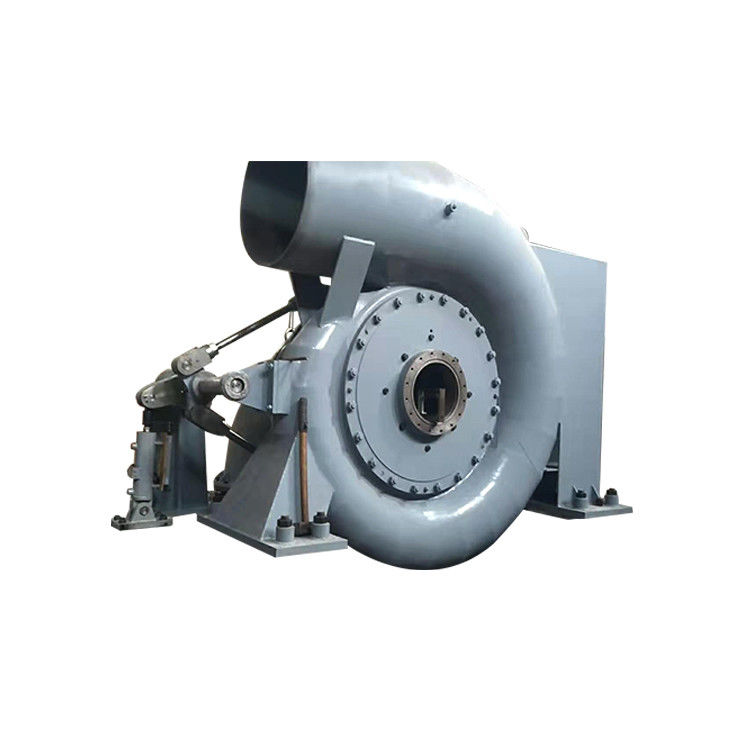

2. Cas en spirale

Le cas en spirale soude la pièce, équipée de l'ailette du guidage fixe dans lui. Le cas en spirale fera l'eau devenir nombre de remous de l'eau d'écoulement d'eau et de guide à couler régulièrement dans l'appareillage et le coureur d'ailette du guidage le long de la circonférence. Il est équipé de l'air pour soulager la valve sur le dessus du cas en spirale à l'air d'échappement en remplissant eau au commencement.

3. Distributeur de turbine

Il se compose de l'ailette du guidage, du levier d'ailette du guidage, de la douille d'axe, de la couverture, de la couverture arrière, etc. Il peut former ou changer le nombre de remous d'écoulement d'eau pour ajuster la décharge de turbine selon la variation de la charge. Il est également employé à l'arrêt de normale et de secours. La forme, les dimensions, la quantité et la position des 16 ailettes du guidage est semblable à la turbine modèle admise, s'assureront que l'écoulement d'eau ne causera pas la vibration pendant le fonctionnement. Le diamètre d'espacer le cercle de l'ailette du guidage est de 860 millimètres. L'ailette du guidage a la représentation hydraulique de couple de la tendance d'auto-fin dans la marge de la pleine ouverture de s'approcher de l'ouverture à vide. L'ouverture maximum de l'ailette du guidage aura certaine marge. Le bloc d'arrêt est équipé pour chaque ailette du guidage, l'ailette du guidage peut être commandée pour balancer avec certaine gamme et ne frappera pas avec d'autres ailettes du guidage quand le fusible est cassé et le dispositif de frottement entre l'ailette du guidage et le levier d'ailette du guidage est hors service. L'ailette du guidage est faite de ZG230-450, ils sera interchangeable. Chaque ailette du guidage est usinée avec précision ; la ligne entrante en contact des ailettes du guidage adjacentes sera de finition pour assurer le contact parfait de toutes les ailettes du guidage sous l'état se fermant afin de réduire la fuite de l'eau. Les incidences pour l'axe d'ailette du guidage et l'axe de distributeur sont les incidences de glissement auto-lubrifiées ; la chaussure de rapport adopte le matériel complexe arrière en acier. Couvercle et boulon d'embout de levier d'ailette du guidage d'utilisation pour ajuster et garder la position de chaque ailette du guidage à la couverture et à la couverture arrière. Le cachetage est situé sur l'axe d'ailette du guidage supérieur pour couper l'écoulement. L'anneau de contrôle est fait par l'acier moulé dans son ensemble. Le plat de câblage circulaire est situé sur la circonférence externe de l'anneau de contrôle. L'anneau de contrôle a assez de force et la rigidité, ne se produira pas recourbement excessif devant déséquilibrer l'effort du servomoteur.

4. Coureur

Le coureur est le coeur de la turbine ; il peut transférer l'énergie hydraulique à l'énergie de mécanicien. Le coureur est soudé dans son ensemble, couronne, la bande et la lame est faite d'acier inoxydable ZG0Cr13Ni4Mo qui a la représentation parfaite de l'anti-cavitation, anti-corrosif et soudable. La couronne et la bande adopte le type cachetage d'espace pour réduire la fuite de l'eau. La forme de chaque lame de coureur sera usinée selon GB/T standard 10969" des caractéristiques pour des composants de passage de l'eau des turbines hydrauliques ». Le coureur est soudé et soumis à un traitement thermique selon des spécifications spéciales, à condition de l'inspection non destructive selon la norme d'ASME. Le coureur est sujet à l'équilibre statique examinant après usinage. Seize trous φ22 sont trouvés sur la couronne de coureur afin de réduire la pression appliquée sur le coureur par l'eau.

5. Pièce principale d'axe

Il se compose de l'axe, du volant, etc. principaux. Ce type d'unité génératrice de puissance hydraulique adopte la construction de quatre points d'appui. L'axe principal est fait d'acier de construction de carbone de la qualité 45#. La coupure moulée à disque de volant stabilise l'unité en s'ajustant. Reliez l'axe principal et le coureur par clé plate pour satisfaire l'interchangeable. Reliez la turbine et le générateur par le coupleur de ressort pour l'installation facile.

6. Cachetage principal de service d'axe

Le cachetage principal de service d'axe emballe l'ensemble, situé sur le passage principal d'axe par la couverture. Le cachetage de service est étroit, antifriction, simple, facile à observer, entretien et pour remplacer. La douille d'axe d'acier inoxydable est localisée où l'axe principal entrant en contact avec l'emballage. L'emballage est fait de PTFE renforcé, antifriction, anti-corrosif.

7. Ensemble de tube d'ébauche

L'ensemble de tube d'ébauche se compose répandre le tuyau, coude de tube d'ébauche et le cône de tube d'ébauche, guident l'écoulement d'eau dans le courant inférieur, se servent de l'énergie potentielle de l'écoulement d'eau à la taille d'aspiration, réutilisent l'énergie cinétique principale de l'écoulement au débouché de coureur par sa diffusion. Toute la bride se reliante sera scellée, profondeur immergée de tube d'ébauche ne sera pas moins de 40cm pour empêcher l'air entrant dans le tube d'ébauche. Dispositif d'admission d'air : De l'air naturel est rempli pour s'abaisser du coureur par le dessus de répandre le tuyau pour assurer le fonctionnement régulier de la turbine quand l'ailette du guidage sous l'ouverture partielle.

8. Ensemble de servomoteur

Il se compose de la goupille de servomoteur, de fourchette et d'oreille.

Le gouverneur ajuste l'ouverture de l'ailette du guidage par le servomoteur, la fourchette, la goupille d'oreille et l'anneau de contrôle selon le changement de la charge.

9. Indicateur de pression et mesure de vide

L'indicateur de pression est situé sur le point de droit en spirale pour observer la pression dans le cas en spirale. La mesure de vide est située sur répandre le tuyau pour observer le degré de vide de l'eau de tailrace. Des coqs seront équipés sur l'indicateur de pression et la tuyauterie de mesure de vide pour la fin et ouvrir la tuyauterie.

10. Dispositif de freinage

Il adopte 2 freins à piston pneumatiques, pression de service est 0.5~0.7 MPA.

Adoptez le principe pneumatique pour le frein. Fournissez la source de pression par le tuyau d'acier sans couture au frein, poussez le plat de frein pour frotter le volant pour arrêter l'unité. Au cas où il y aurait fuite d'air pendant le fonctionnement, adoptez la méthode appropriée pour la résoudre, comme pour serrer l'écrou lâche par la clé ou pour remplacer le matériel de cachetage. La course du piston est 25mm. Adopt freinant seulement quand baisses de vitesse d'unité à en-dessous de 30 % de vitesse nominale !

Spécifications

Pourquoi choisissez-nous ?

1. Plus de 20 ans d'expérience d'industrie, installent commissionner plus l'équipement de 150 tous les ans

2. Fournissez la proposition complète pour la centrale hydraulique de l'eau pour câbler

3. Une expérience étrangère abondante de mise en ?uvre de projet de centrale telle que la France, Japon, Etats-Unis, Afrique du Sud, Sri Lanka, Iran, Asie du Sud-Est

4. Conception et fabrication de groupe électrogène hydraulique avec la tension 400V, 6.3KV. la capacité dépassent 1000kw avec 400V

FAQ

1.You sont une société commerciale ou une fabrication ?

Nous sommes une fabrication hydraulique de générateur de turbine avec plus de 20 ans d'expériences, notre usine est dans le Sichuan que vous prendrez 2 heures conduisant après que vous atteigniez l'aéroport de Shuangliu, payez une visite à notre usine vous connaîtrez plus au sujet de nous.

un peu la turbine de l'eau 2.What devrait je choisir ?

Nous devons connaître la charge d'eau, le débit, le niveau de tension, la fréquence, la sur-grille ou le fonctionnement de -grille, niveau d'automation de vous pour établir la solution

3 : Pouvez-vous faire la CPE pour la centrale hydraulique ?

Oui, nous pouvons concevoir, produisant et installer l'équipement, nous expédierons le technologue et les travailleurs pour installer l'équipement.
