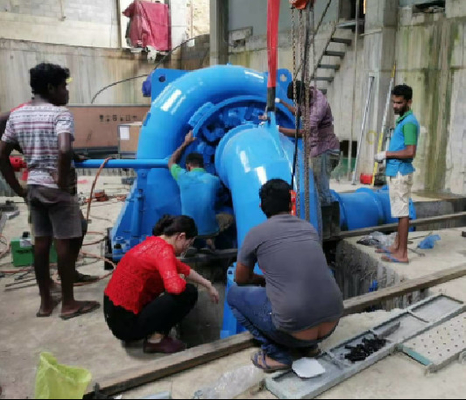

axe vertical Francis Turbine 1500kw Francis Turbine Generators vertical de coureur de 1.2m

turbine 1500kwHydraulic pour la centrale hydraulique

Aperçu

1. Pièces d'admission de l'eau

Les composants d'admission de l'eau se composent de tuyaux de communication, de soupapes d'admission de turbine de l'eau et de joints de dilatation. La soupape d'admission de turbine est utilisée pour arrêter l'unité dans l'eau immobile quand l'arrêt est exigé, et est également utilisée pour arrêter l'unité et pour couper l'écoulement dans l'eau dynamique quand l'unité est en cas d'urgence et le distributeur de turbine échoue. Des joints de dilatation sont employés pour compenser des erreurs d'installation et pour faciliter l'entretien. La soupape de vidange est située au fond. Une extrémité du tuyau de communication est reliée à la soupape d'admission de l'eau de la turbine à vapeur ; l'autre extrémité est reliée à la canalisation de centrale (soudée sur le site).

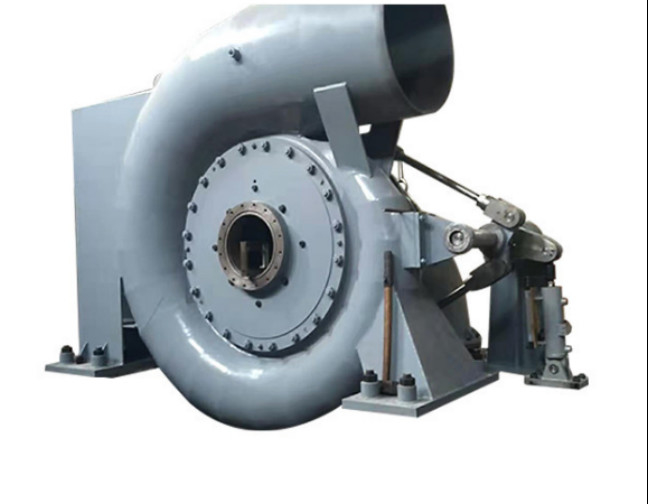

2. Cas en spirale

Le cas en spirale soude la pièce, équipée de l'ailette du guidage fixe dans lui. Le cas en spirale fera l'eau devenir nombre de remous de l'eau d'écoulement d'eau et de guide à couler régulièrement dans l'appareillage et le coureur d'ailette du guidage le long de la circonférence. Il est équipé de l'air pour soulager la valve sur le dessus du cas en spirale à l'air d'échappement en remplissant eau au commencement.

3. Distributeur de turbine

Il se compose d'ailette du guidage, tige d'ailette du guidage, douille d'axe, couverture, couverture arrière et ainsi de suite. Il peut former ou changer le nombre de vortex de l'écoulement d'eau pour ajuster l'écoulement de la turbine selon le changement de la charge. Il est également employé pour des arrêts de normale et de secours. La forme, la taille, le nombre et la position de 16 ailettes du guidage sont semblables à ceux de la turbine modèle approuvée et s'assureront que l'écoulement d'eau ne causera pas la vibration lors du fonctionnement. Le diamètre du cercle d'espacement d'ailette du guidage est 860mm. L'ailette du guidage a la représentation hydraulique de couple avec la tendance fermante automatique dans la gamme de la pleine ouverture à près de l'ouverture à vide. Il devrait y a une certaine marge pour l'ouverture maximum de l'ailette du guidage. Chaque ailette du guidage est équipée d'un bloc d'arrêt. Quand les coupures de fusible et le dispositif de frottement entre l'ailette du guidage et la tige d'ailette du guidage échoue, l'ailette du guidage peut être commandée pour balancer dans une certaine marge sans se heurter d'autres ailettes du guidage. Les ailettes du guidage sont faites de ZG230-450 et devraient être interchangeables. Chaque ailette du guidage est précision usinée ; la ligne de contact des ailettes du guidage adjacentes devrait être accomplie pour s'assurer que toutes les ailettes du guidage sont en plein contact dans l'état fermé pour réduire la fuite de l'eau. Les incidences de l'axe d'ailette du guidage et de l'axe de distributeur sont les incidences de glissement auto-lubrifiantes ; le buisson de rapport est fait de matériau composite soutenu par l'acier. Utilisez les chapeaux et les boulons de bout de la tige de palette pour ajuster et maintenir la position de chaque palette aux couvertures avant et arrière. Un phoque est situé sur l'axe supérieur de palette pour couper l'écoulement. L'anneau de contrôle est entièrement fait d'acier moulé. Un TB circulaire est situé sur la circonférence externe de l'anneau de contrôle. L'anneau de contrôle a la force et la rigidité suffisantes pour ne pas plier excessivement en raison de l'effort non équilibré du moteur servo.

4. Coureur

Le coureur est le coeur de la turbine ; il peut transférer l'énergie hydraulique à l'énergie de mécanicien. Le coureur est soudé dans son ensemble, couronne, la bande et la lame est faite d'acier inoxydable ZG0Cr13Ni4Mo qui a la représentation parfaite de l'anti-cavitation, anti-corrosif et soudable. La couronne et la bande adopte le type cachetage d'espace pour réduire la fuite de l'eau. La forme de chaque lame de coureur sera usinée selon GB/T standard 10969" des caractéristiques pour des composants de passage de l'eau des turbines hydrauliques ». Le coureur est soudé et soumis à un traitement thermique selon des spécifications spéciales, à condition de l'inspection non destructive selon la norme d'ASME. Le coureur est sujet à l'équilibre statique examinant après usinage. Seize trous φ22 sont trouvés sur la couronne de coureur afin de réduire la pression appliquée sur le coureur par l'eau.

5. Pièce principale d'axe

Il se compose de l'axe, du volant, etc. principaux. Ce type d'unité génératrice de puissance hydraulique adopte la construction de quatre points d'appui. L'axe principal est fait d'acier de construction de carbone de la qualité 45#. La coupure moulée à disque de volant stabilise l'unité en s'ajustant. Reliez l'axe principal et le coureur par clé plate pour satisfaire l'interchangeable. Reliez la turbine et le générateur par le coupleur de ressort pour l'installation facile.

6. Cachetage principal de service d'axe

Le cachetage principal de service d'axe emballe l'ensemble, situé sur le passage principal d'axe par la couverture. Le cachetage de service est étroit, antifriction, simple, facile à observer, entretien et pour remplacer. La douille d'axe d'acier inoxydable est localisée où l'axe principal entrant en contact avec l'emballage. L'emballage est fait de PTFE renforcé, antifriction, anti-corrosif.

7. Ensemble de tube d'ébauche

L'ensemble de tube d'ébauche se compose répandre le tuyau, coude de tube d'ébauche et le cône de tube d'ébauche, guident l'écoulement d'eau dans le courant inférieur, se servent de l'énergie potentielle de l'écoulement d'eau à la taille d'aspiration, réutilisent l'énergie cinétique principale de l'écoulement au débouché de coureur par sa diffusion. Toute la bride se reliante sera scellée, profondeur immergée de tube d'ébauche ne sera pas moins de 40cm pour empêcher l'air entrant dans le tube d'ébauche. Dispositif d'admission d'air : De l'air naturel est rempli pour s'abaisser du coureur par le dessus de répandre le tuyau pour assurer le fonctionnement régulier de la turbine quand l'ailette du guidage sous l'ouverture partielle.

8. Ensemble de servomoteur

Il se compose de la goupille de servomoteur, de fourchette et d'oreille.

Le gouverneur ajuste l'ouverture de l'ailette du guidage par le servomoteur, la fourchette, la goupille d'oreille et l'anneau de contrôle selon le changement de la charge.

9. Indicateur de pression et mesure de vide

L'indicateur de pression est situé sur le point de droit en spirale pour observer la pression dans le cas en spirale. La mesure de vide est située sur répandre le tuyau pour observer le degré de vide de l'eau de tailrace. Des coqs seront équipés sur l'indicateur de pression et la tuyauterie de mesure de vide pour la fin et ouvrir la tuyauterie.

10. Dispositif de freinage

Il adopte 2 freins à piston pneumatiques, pression de service est 0.5~0.7 MPA.

Adoptez le principe pneumatique pour le frein. Fournissez la source de pression par le tuyau d'acier sans couture au frein, poussez le plat de frein pour frotter le volant pour arrêter l'unité. Au cas où il y aurait fuite d'air pendant le fonctionnement, adoptez la méthode appropriée pour la résoudre, comme pour serrer l'écrou lâche par la clé ou pour remplacer le matériel de cachetage. La course du piston est 25mm. Adopt freinant seulement quand baisses de vitesse d'unité à en-dessous de 30 % de vitesse nominale !

Spécifications

Pourquoi choisissez-nous ?

1. Plus de 20 ans d'expérience d'industrie, installent commissionner plus l'équipement de 150 tous les ans

2. Fournissez la proposition complète pour la centrale hydraulique de l'eau pour câbler

3. Une expérience étrangère abondante de mise en ?uvre de projet de centrale telle que la France, Japon, Etats-Unis, Afrique du Sud, Sri Lanka, Iran, Asie du Sud-Est

4. Conception et fabrication de groupe électrogène hydraulique avec la tension 400V, 6.3KV. la capacité dépassent 1000kw avec 400V

FAQ

1.You sont une société commerciale ou une fabrication ?

Nous sommes une fabrication hydraulique de générateur de turbine avec plus de 20 ans d'expériences, notre usine est dans le Sichuan que vous prendrez 2 heures conduisant après que vous atteigniez l'aéroport de Shuangliu, payez une visite à notre usine vous connaîtrez plus au sujet de nous.

un peu la turbine de l'eau 2.What devrait je choisir ?

Nous devons connaître la charge d'eau, le débit, le niveau de tension, la fréquence, la sur-grille ou le fonctionnement de -grille, niveau d'automation de vous pour établir la solution

3 : Pouvez-vous faire la CPE pour la centrale hydraulique ?

Oui, nous pouvons concevoir, produisant et installer l'équipement, nous expédierons le technologue et les travailleurs pour installer l'équipement.
