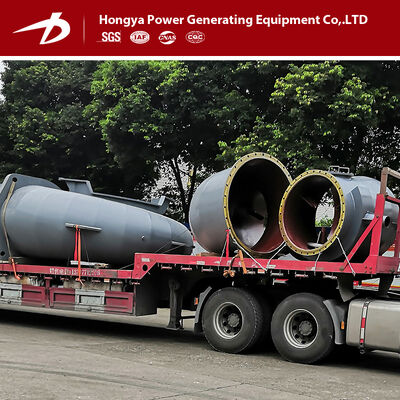

Générateur de turbine hydraulique Francis à arbre vertical et diamètre de rotor de 1,2 m, capacité de 1500 kW

Le système d'entrée d'eau comprend des tuyaux de raccordement, des vannes d'entrée de turbine et des joints de dilatation. La vanne d'entrée de turbine permet l'arrêt dans des conditions d'eau calme et offre une capacité d'arrêt d'urgence en cas de défaillance du distributeur de la turbine. Les joints de dilatation compensent les erreurs d'installation et facilitent la maintenance. Une vanne de vidange est positionnée en bas, avec des tuyaux de raccordement soudés à la tuyauterie de la centrale sur site.

La volute soudée contient des aubes directrices fixes et dirige le flux d'eau dans le dispositif à aubes et la roue avec des caractéristiques de tourbillonnement appropriées. Une vanne de purge montée en haut libère l'air lors du remplissage initial en eau.

Comprenant des aubes directrices, des tiges d'aubes directrices, des manchons d'arbre et des couvercles, cet ensemble ajuste le débit d'eau en fonction des changements de charge et permet des arrêts normaux et d'urgence. Les 16 aubes directrices usinées avec précision présentent une capacité de couple hydraulique et une tendance à la fermeture automatique. Fabriquées en acier ZG230-450, elles assurent un contact complet en position fermée pour minimiser les fuites.

En tant que composant principal de la turbine, la roue convertit l'énergie de l'eau en énergie mécanique. Cet ensemble soudé intégralement utilise de l'acier inoxydable ZG0Cr13Ni4Mo pour une excellente résistance à la cavitation et à la corrosion. La conception comprend 16 trous de réduction de pression et subit des tests complets selon les normes ASME.

Construit avec un arbre principal et un volant d'inertie en acier au carbone 45#, cette conception à quatre points d'appui assure un fonctionnement stable. Le volant d'inertie de type disque se stabilise pendant les réglages, avec des connexions à clavette plate assurant l'interchangeabilité.

Comporte un presse-étoupe avec un matériau PTFE renforcé pour la résistance au frottement et à la corrosion. Le manchon d'arbre en acier inoxydable et la conception accessible simplifient l'observation et la maintenance.

Composé d'un tuyau de diffusion, d'un coude et de sections coniques, cet ensemble dirige le flux d'eau en aval tout en récupérant l'énergie cinétique. L'admission d'air naturelle assure un fonctionnement stable lors des ouvertures partielles des aubes directrices.

Comprend des composants de servomoteur, de fourche et d'axe d'oreille qui régulent l'ouverture des aubes directrices via la bague de commande en fonction des variations de charge.

Le manomètre sur la volute surveille la pression interne, tandis que le vacuomètre sur le tuyau de diffusion suit les niveaux de vide de l'eau de la conduite de fuite, les deux avec des robinets de tuyauterie contrôlables.

Deux freins à piston pneumatiques fonctionnent à une pression de 0,5 à 0,7 MPa. Le système applique une force de freinage au volant d'inertie lorsque la vitesse de l'unité descend en dessous de 30 % de la vitesse nominale.
