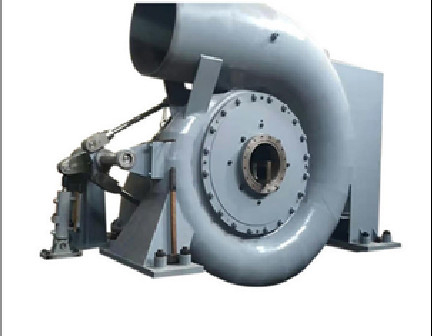

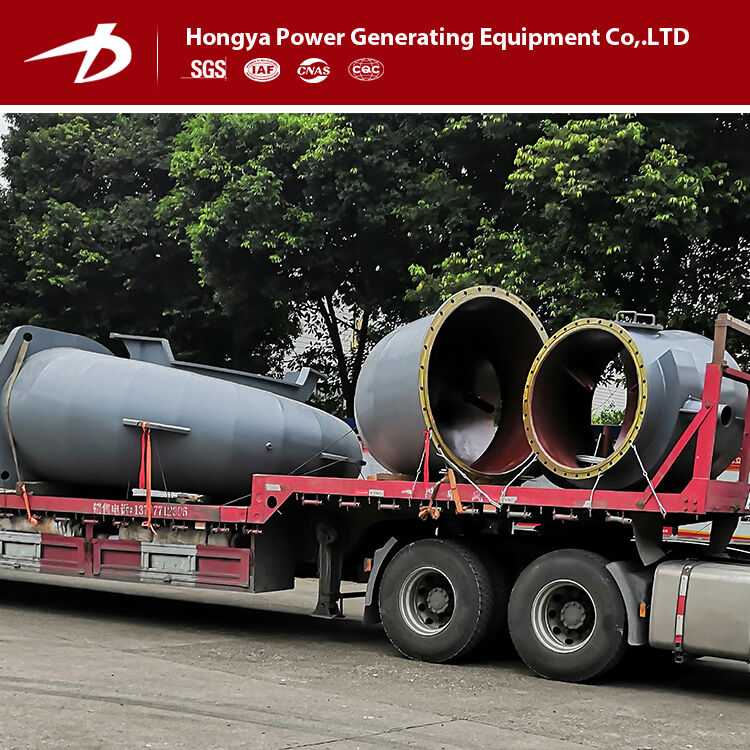

axe vertical Francis Turbine Generators 1500kw de coureur de 1.2m

axe vertical Francis Turbine 1500kw Francis Turbine Generators vertical de coureur de 1.2m

Aperçu

1. Pièces d'admission de l'eau

Les composants d'admission de l'eau se composent de tuyaux de communication, de soupapes d'admission de turbine de l'eau et de joints de dilatation. La soupape d'admission de turbine est utilisée pour arrêter l'unité dans l'eau immobile quand un arrêt est exigé, et est également utilisée pour arrêter l'unité et pour couper l'écoulement d'eau dynamique quand l'unité est en cas d'urgence et le distributeur de turbine échoue. Des joints de dilatation sont employés pour compenser des erreurs d'installation et pour faciliter l'entretien. La soupape de vidange est située au fond. Une extrémité du tuyau de connexion est reliée à la soupape d'admission de la turbine à vapeur ; l'autre extrémité est reliée à la tuyauterie de centrale (soudée sur le site).

2. Cas en spirale

La volute est une partie soudée avec les ailettes du guidage fixes à l'intérieur. La volute devrait faire à l'eau un nombre de remous de l'écoulement d'eau, et guide l'eau pour couler dans le dispositif de palette et le coureur régulièrement le long de la circonférence. Elle a un clapet de purge en haut de la volute pour laisser l'air quand l'eau est au commencement remplie.

3. Distributeur de turbine

Il se compose d'ailette du guidage, tige d'ailette du guidage, douille d'axe, couverture, couverture arrière et ainsi de suite. Il peut former ou changer le nombre de vortex de l'écoulement d'eau selon le changement de la charge pour ajuster l'écoulement de la turbine. Il est également employé pour des arrêts de normale et de secours. Les 16 ailettes du guidage seront semblables dans la forme, la taille, le nombre et la position à ceux du type approuvé turbines et s'assureront que l'écoulement d'eau ne cause pas la vibration lors du fonctionnement. Le diamètre du cercle d'espacement d'ailette du guidage est 860mm. Les ailettes du guidage ont une capacité hydraulique de couple avec une tendance de se fermer automatiquement entièrement d'ouvert de fermé pour s'ouvrir sans la charge. L'ouverture maximum de l'ailette du guidage devrait avoir une certaine marge. Chaque ailette du guidage est équipée d'un bloc d'arrêt. Quand les coupures de fusible et le dispositif de frottement entre l'ailette du guidage et la tige d'ailette du guidage échoue, l'ailette du guidage peut être commandée pour balancer dans une certaine marge sans se heurter d'autres ailettes du guidage. Les ailettes du guidage sont faites de ZG230-450 et devraient être interchangeables. Chaque ailette du guidage est précision usinée ; la ligne de contact des ailettes du guidage adjacentes devrait être accomplie pour s'assurer que toutes les ailettes du guidage sont en plein contact dans l'état fermé, réduisant de ce fait la fuite de l'eau. Les incidences de l'axe d'ailette du guidage et de l'axe de distributeur sont les incidences simples auto-lubrifiantes ; les coquilles de rapport sont faites de matériau composite soutenu par l'acier. Utilisez les chapeaux et les boulons d'embout à rotule de lame pour ajuster et maintenir la position de chaque lame relativement aux couvertures avant et arrière. Un phoque est situé sur l'axe supérieur de palette pour couper la circulation d'air. L'anneau de contrôle est entièrement fait d'acier moulé. Un TB circulaire est situé sur la circonférence externe de l'anneau de contrôle. L'anneau de contrôle a la force et la rigidité suffisantes pour ne pas plier excessivement en raison de l'effort non équilibré du moteur servo.

4. Coureur

Le coureur est le coeur de la turbine ; il convertit l'énergie hydraulique en énergie mécanique. Le coureur est intègralement soudé, et toutes la couronne de coureur, de coureur la ceinture et de coureur les lames sont faites d'acier inoxydable de ZG0Cr13Ni4Mo, qui a la bonne résistance de cavitation, la résistance à la corrosion et la soudabilité. La courroie de couronne fente-est scellée pour réduire la fuite de l'eau. La forme de chaque lame de coureur devrait être traitée selon GB/T 10969" des conditions techniques pour l'eau passant des composants de turbine de l'eau ». Les coureurs sont soudés et soumis à un traitement thermique selon des caractéristiques spéciales et non-destructively examinés selon des normes d'ASME. Les coureurs sont statiquement équilibrés après usinage. Placez 16 trous φ22 dans la couronne du coureur pour réduire la pression exercée par l'eau sur le coureur.

5. Pièce principale d'axe

Il se compose de l'axe, du volant, etc. principaux. Ce type d'unité génératrice de puissance hydraulique adopte la construction de quatre points d'appui. L'axe principal est fait d'acier de construction de carbone de la qualité 45#. La coupure moulée à disque de volant stabilise l'unité en s'ajustant. Reliez l'axe principal et le coureur par clé plate pour satisfaire l'interchangeable. Reliez la turbine et le générateur par le coupleur de ressort pour l'installation facile.

6. Cachetage principal de service d'axe

Le cachetage principal de service d'axe emballe l'ensemble, situé sur le passage principal d'axe par la couverture. Le cachetage de service est étroit, antifriction, simple, facile à observer, entretien et pour remplacer. La douille d'axe d'acier inoxydable est localisée où l'axe principal entrant en contact avec l'emballage. L'emballage est fait de PTFE renforcé, antifriction, anti-corrosif.

7. Ensemble de tube d'ébauche

L'ensemble de tube d'ébauche se compose répandre le tuyau, coude de tube d'ébauche et le cône de tube d'ébauche, guident l'écoulement d'eau dans le courant inférieur, se servent de l'énergie potentielle de l'écoulement d'eau à la taille d'aspiration, réutilisent l'énergie cinétique principale de l'écoulement au débouché de coureur par sa diffusion. Toute la bride se reliante sera scellée, profondeur immergée de tube d'ébauche ne sera pas moins de 40cm pour empêcher l'air entrant dans le tube d'ébauche. Dispositif d'admission d'air : De l'air naturel est rempli pour s'abaisser du coureur par le dessus de répandre le tuyau pour assurer le fonctionnement régulier de la turbine quand l'ailette du guidage sous l'ouverture partielle.

8. Ensemble de servomoteur

Il se compose de la goupille de servomoteur, de fourchette et d'oreille.

Le gouverneur ajuste l'ouverture de l'ailette du guidage par le servomoteur, la fourchette, la goupille d'oreille et l'anneau de contrôle selon le changement de la charge.

9. Indicateur de pression et mesure de vide

L'indicateur de pression est situé sur le point de droit en spirale pour observer la pression dans le cas en spirale. La mesure de vide est située sur répandre le tuyau pour observer le degré de vide de l'eau de tailrace. Des coqs seront équipés sur l'indicateur de pression et la tuyauterie de mesure de vide pour la fin et ouvrir la tuyauterie.

10. Dispositif de freinage

Il adopte 2 freins à piston pneumatiques, pression de service est 0.5~0.7 MPA.

Adoptez le principe pneumatique pour le frein. Fournissez la source de pression par le tuyau d'acier sans couture au frein, poussez le plat de frein pour frotter le volant pour arrêter l'unité. Au cas où il y aurait fuite d'air pendant le fonctionnement, adoptez la méthode appropriée pour la résoudre, comme pour serrer l'écrou lâche par la clé ou pour remplacer le matériel de cachetage. La course du piston est 25mm. Adopt freinant seulement quand baisses de vitesse d'unité à en-dessous de 30 % de vitesse nominale !

Spécifications

Pourquoi choisissez-nous ?

1. Plus de 20 ans d'expérience d'industrie, installent commissionner plus l'équipement de 150 tous les ans

2. Fournissez la proposition complète pour la centrale hydraulique de l'eau pour câbler

3. Une expérience étrangère abondante de mise en ?uvre de projet de centrale telle que la France, Japon, Etats-Unis, Afrique du Sud, Sri Lanka, Iran, Asie du Sud-Est

4. Conception et fabrication de groupe électrogène hydraulique avec la tension 400V, 6.3KV. la capacité dépassent 1000kw avec 400V
